QCS8550 L9B电压更改不成功

[chengrenjie2019]

更改L9B电压不成功，只更改ap侧不生效，测量电压为2.9v; 当更改bp侧电压为2.5v时，整个系统会起不来。

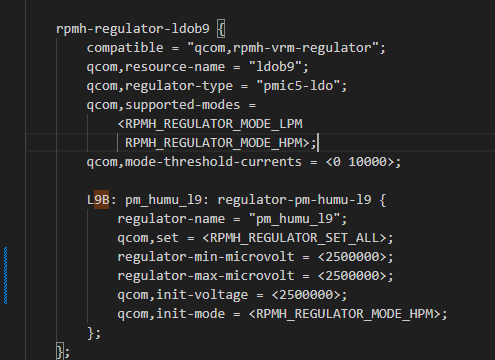

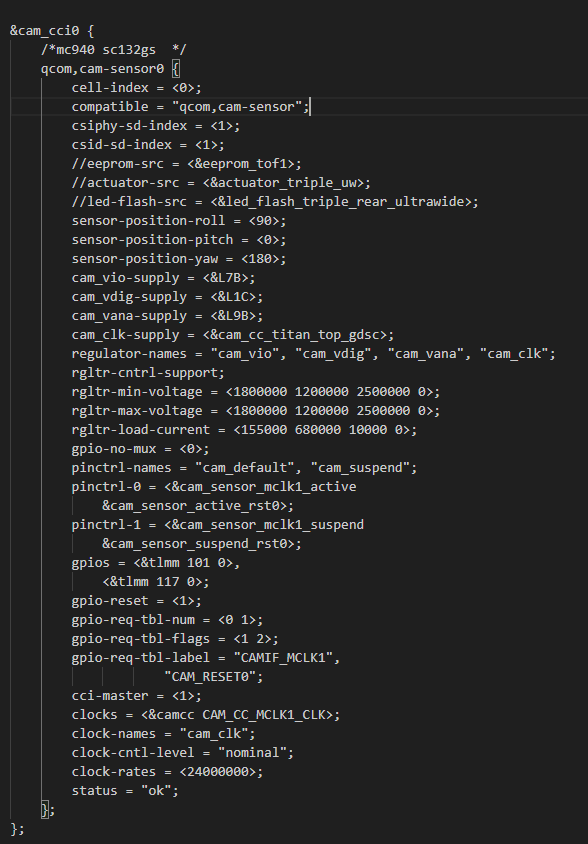

ap侧：

 bp侧：







[weixin_38498942]

要解决L9B电压修改不生效/系统起不来的问题，得从AP侧与BP侧配置一致性、BP侧参数合法性、硬件依赖这三个维度排查：

1. 先明确AP/BP侧的配置逻辑

• AP侧（设备树）：是“请求”电压的配置，但实际供电由BP侧（PMIC/VRM固件）决定。
• BP侧（PM配置）：是“实际执行”电压的逻辑，同时包含硬件保护（如电压范围、时序）。

2. 当前配置的矛盾点

从你提供的文件看：

• AP侧（图2）：regulator-min-microvolt和regulator-max-microvolt都设为2500000（2.5V），qcom,init-voltage也是2.5V → 逻辑上是请求2.5V。
• BP侧（图3）：MinVoltage = 2500、MaxVoltage = 2500（对应2.5V），但同时存在SafetyHR = 168（可能是硬件保护阈值），且当前实际电压2.9V → 说明BP侧实际没加载2.5V配置，或被硬件保护拦截了。

3. 排查步骤

（1）检查AP/BP侧电压配置的“一致性”

• 确保AP侧设备树的regulator-min/max-microvolt、qcom,init-voltage，与BP侧的MinVoltage、MaxVoltage完全一致（现在都是2.5V，这一步是对的）。

（2）排查BP侧的“硬件保护/参数合法性”

系统起不来，大概率是BP侧配置触发了硬件保护：

• SafetyHR参数：SafetyHR = 168是硬件安全阈值，需确认2.5V是否在该阈值允许的范围内（部分VRM的SafetyHR会限制电压下限）。
• 电压切换时序：BP侧的VoltStepperExtraUpTime、VoltStepperExtraDownTime等时序参数，可能是2.5V切换时的时序不满足硬件要求，导致电源异常。
• 最小模式匹配：BP侧MinMode = PM_LPM_MODE_VAL，需确认2.5V下设备是否支持LPM模式（部分模块在低电压下需要切换到特定工作模式）。

（3）验证硬件本身的电压支持

实际测量当前是2.9V，可能该电源轨（L9B）对应的硬件模块本身不支持2.5V（比如外设、传感器的供电电压下限是2.9V），强行改2.5V会导致硬件无法工作，进而系统起不来。

4. 建议操作

1. 先确认L9B对应的硬件模块的供电规格（查硬件手册），看是否支持2.5V；
2. 若硬件支持2.5V，调整BP侧的SafetyHR、电压时序参数，确保2.5V在安全阈值内；
3. 若硬件不支持2.5V，只能维持当前2.9V，或更换硬件模块。
