紧急求助！疑似6240雷达主芯片的PA0~3和拓展板PA0~3没有相通

[LuckyQin.]

最近在将6240雷达与单片机相接，但是通过spi通信向雷达发poll command死活接收不到回复，一直超时，于是排查了各种原因，单片机这边的spi通信是正常的，然后在探查雷达这边的接口，发现我将一个led的短端接地然后长端引脚接在主芯片上的PA0~3上，灯都会有闪亮等反映，但是接在拓展板上无反应，更加确定了就是6240雷达主芯片的PA0~3和拓展板PA0~3没有相通，想求助一下各位经验丰富的老哥以及技术人员。





[LuckyQin.]

是要把那几个没焊0欧姆的地方焊上吗？为什么出厂的时候没焊上啊，除此之外还有什么要注意的呀

[LuckyQin.]

@nayo212 好的谢谢 我们5号电阻没取下来 相反我们焊了第四个0欧姆电阻

[nayo212]

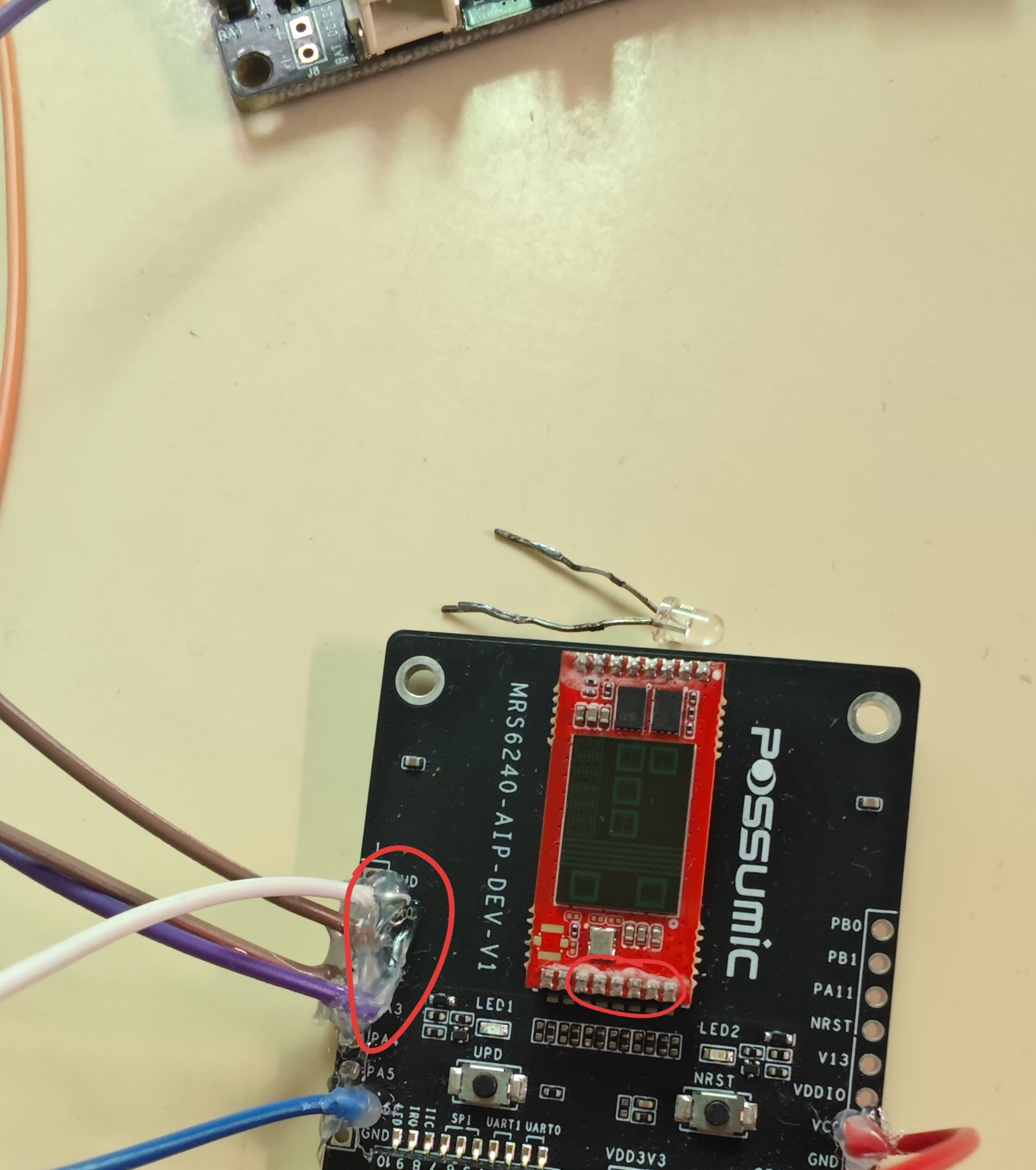

按照图中摆放方式，模组下方的12个贴片电阻（位于LED1与LED2之间）从左到右编号为0,1,2,...,11，共分为6组，第n组电阻的编号为n和n+1，n为0,1,2,...,5 。第0组电阻连接PA5，第1组电阻连接PA4，依次类推。

每组电阻左侧的电阻连接底板侧边的插件孔（图中胶粘处），右侧的电阻直接或间接连接转接芯片（PA3和PA5直接连接）。

最后给出解决方案：焊接4,6,8号电阻，推荐使用底板侧边的插件孔通信时取下5号电阻。
