我有几个波形参数的疑问

[不连续的傅氏变换]

在RadarAnalysisTool V1.2.0.9上位机参数配置中，我有几个参数不是很理解用处，烦请官方抽空解惑下

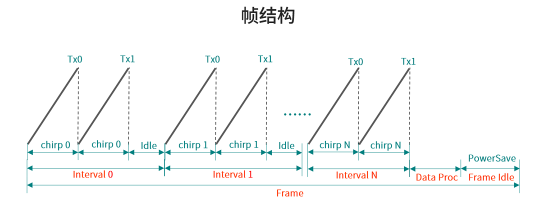

1，Interval Chirp N：该参数出于什么目的设置的？在上位机中的帧结构图中并没有该值的示意，是Interval中的一种结构吗（我看上位机提示：表示单个Interval中chirp个数，如果是2Tx，那是不是意味着一个Interval中有2*N个chirp？）？我自己是非常不理解该参数值，难道是用来积累或是杂波滤除的？以及设置改参数后再采集1D数据，这时候1D数据是不是经过了什么处理？



 2，Interval周期，该值在2DFFT结构下是自动计算的，我想问计算这个参数的时候lambda是以什么频率计算所得？是以一个固定频率还是根据扫频带宽自动计算了中心频率？



感谢！

[不连续的傅氏变换]

对了，6240的中频带宽和ADC采样率分别是多少呢？

[不连续的傅氏变换]

@RuifDu 感谢，这样做对于动目标而言可能存在增益没有理论值那么大，并没有考虑动目标运动对初始相位的影响导致非理想下的相参积累，但是该雷达的应用场景应该没有特别高速的运动目标，可以忽略。另外希望RadarAnalysisTool开放ADC数据采集的功能。另外贵司是否考虑高性能雷达加入移相器。

[RuifDu]

@不连续的傅氏变换 1. 是在ADC数据上进行平均后加窗再进行距离FFT，所以就是时域的积分； 2. TDM中，首先Tx0发送Interval0的N个chirp -> Tx1发送Interval0的N个chirp -> Tx0发送Interval1的N个chirp -> Tx1发送Interval1的N个chirp ...... 这样循环下去

[不连续的傅氏变换]

@RuifDu 等价复采样10Msps，原本是20Msps的实采样吗？但我看你说在复数域进行平均后视为一个Interval，难道是FFT结果平均？但是这点和我在另一个帖子看见的在时域积分是不是矛盾了？另外对应Td模式而言，Interval中的多chirp是每个Tx连续发射Nchirps，还是Tx1 Tx2 重复N次（6240为例）。谢谢！

[RuifDu]

你好：

1. Intervnal Chirp N这个参数用于在一个Interval内连续发送多个Chirp，在复数域进行平均后视为一个Interval（在TI体系中称作一个Chirp），一个Interval是一个Doppler-FFT的采样点，在软件和雷达分析工具上能看到的都是Interval，一个Interval内发送的多个Chirp是不可见的。对于高速目标，多个Chirp平均后可获得信噪比收益，并提高能量利用效率。
2. Lambda是芯片根据扫频带宽自动计算了中心频率；
3. ADC的等价复采样率是10Msps，即距离FFT谱上最后一个Index对应的中频频率为10MHz。
