【QRB2004】连接到Arduino UNOQ(QRB2210)的控制台

[老师的好学生]

内容简介

本文介绍如何连接到QRB2210的控制台。

测试环境

Windows：Windows11 x64 professional

UNOQ：ABX00162（2GB RAM/16GB eMMC）

Arduino App Lab：0.5.0

Putty：Release 0.83

正文

***使用UART口连接（未验证）

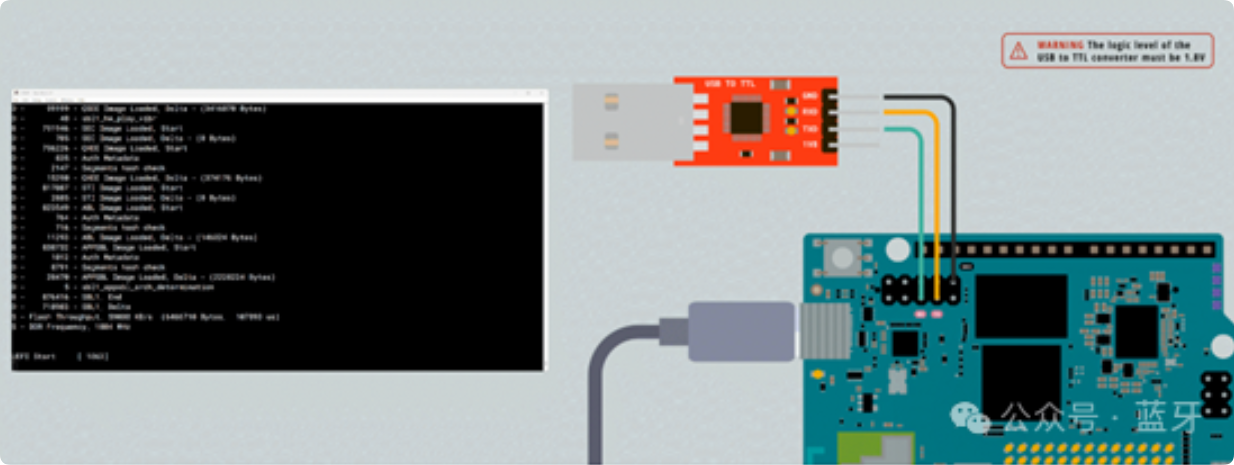

可以使用串口连接到开发板：



然后使用Putty或者其他工具的SSH连接即可，注意逻辑电平是1.8V，波特率是115200 8N1。

***使用Arduino App Lab

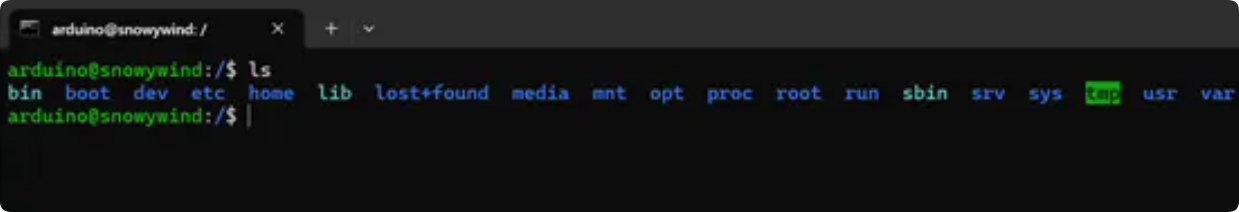

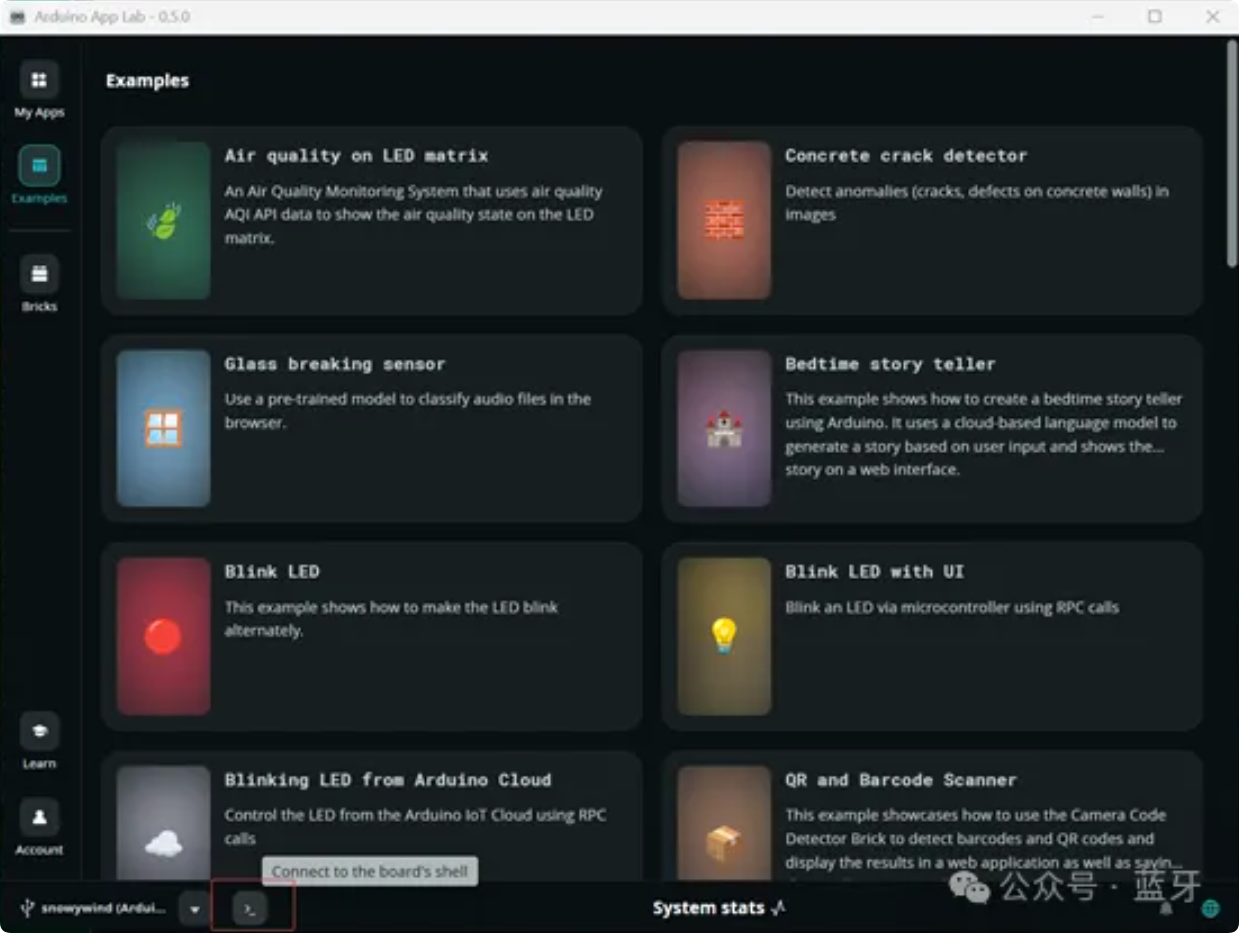

在使用USB-C连接到UNOQ板子的情况下，直接点击左下角的“Connect to the board’s shell”即可连接到控制台：

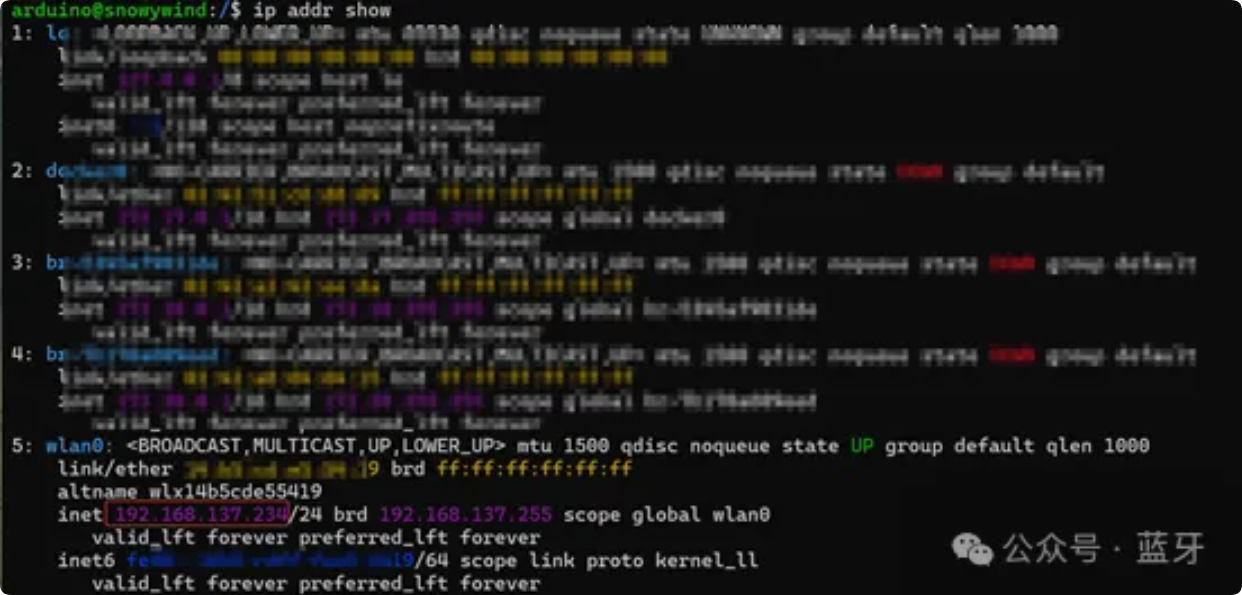

这里先执行“ip addr show”来查看一下当前的ip，记下后面要用到。

***使用Putty的wifi连接TTY

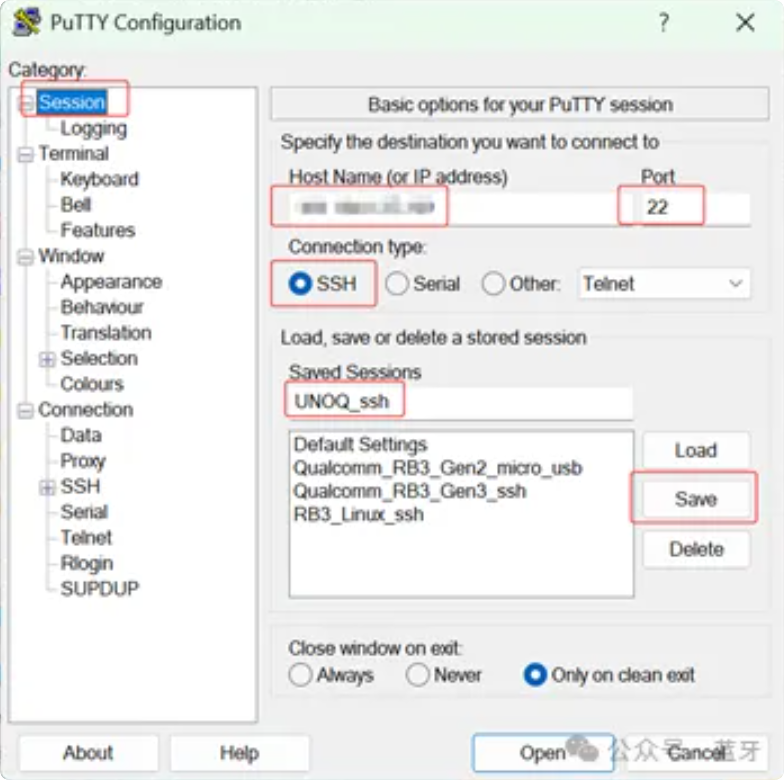

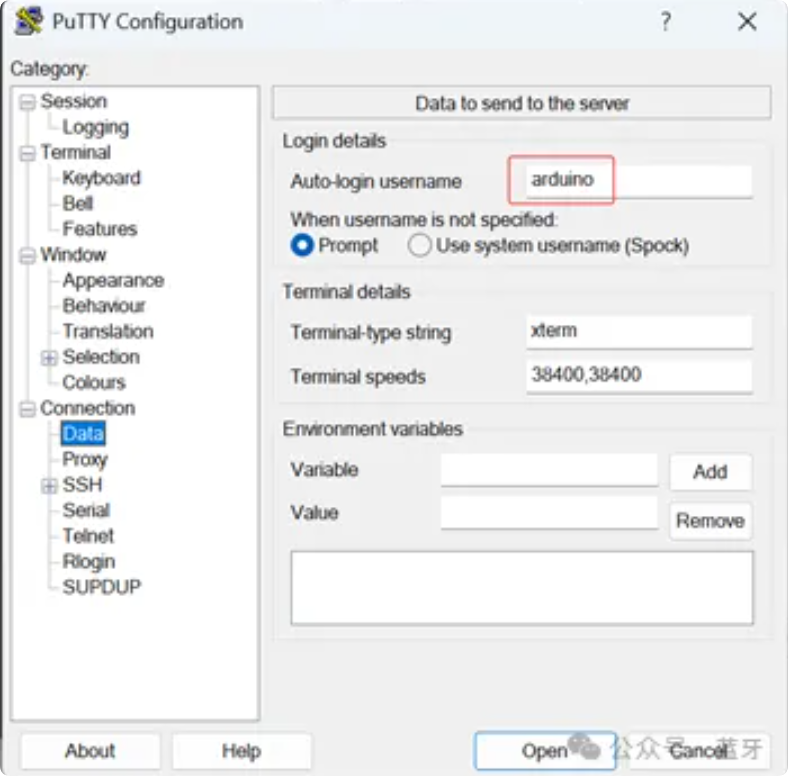

打开Putty，然后根据上面获取到的ip进行配置：

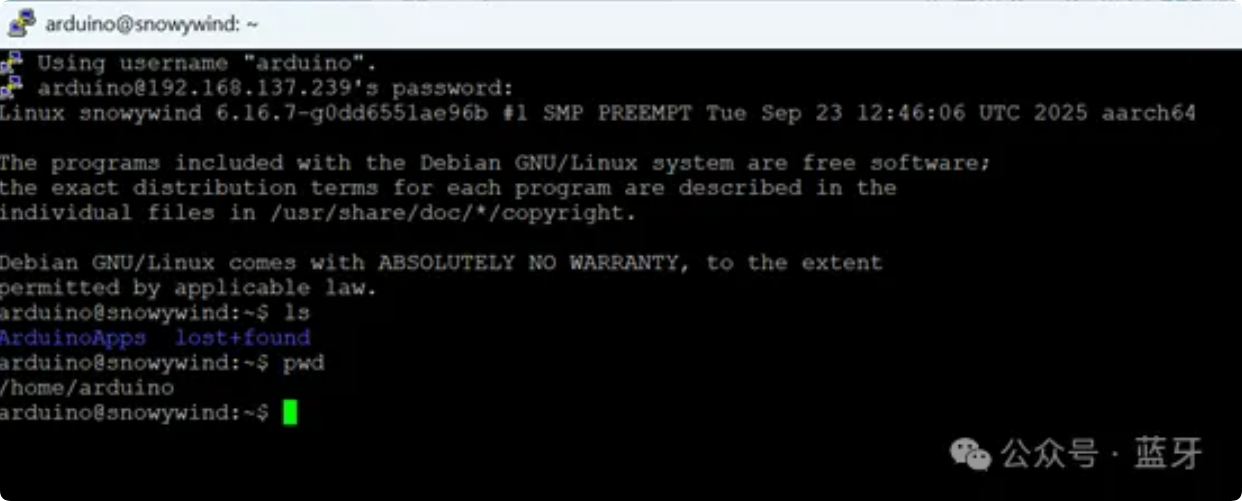

 然后就可以直接进入了：

设置固定IP，方便每次进入

编辑文件：

sudo vi /etc/network/interfaces

内容（红色部分，其余的是本来就有的）：

# interfaces(5) file used by ifup(8) and ifdown(8)

# Include files from /etc/network/interfaces.d:

source /etc/network/interfaces.d/*

allow-hotplug wlan0

iface wlan0 inet static

 address 192.168.137.234

 netmask 255.255.255.0

 gateway 192.168.137.1

 dns-nameservers 8.8.8.8 114.114.114.114

 wpa-conf /etc/wpa_supplicant/wpa_supplicant.conf

新建/etc/wpa_supplicant/wpa_supplicant.conf，内容如下：

ctrl_interface=DIR=/var/run/wpa_supplicant GROUP=netdev

update_config=1

country=CN

network={

 ssid="替换为您的wifi SSID"

 psk="替换为您的wifi密码"

 key_mgmt=WPA-PSK

}

完成后重启，然后可以看到ip固定了：



以后就可以一直用这个固定ip登录控制台了。

另外，给板子关机，如果使用以下命令：

sudo shutdown now

sudo poweroff

板子关闭后会重新启动。

如果需要关闭后不启动，需要用以下命令：

sudo halt

以上是板子自己的电源管理特性导致的。所以如果需要poweroff的话得注意执行的指令。
