关于RS6130在40MHz主晶振下工作中的雷达前端问题

kunimisena 2026-09-04 08:31:56

我们正在开发一个基于RS6130的透镜方案的雷达测距仪。

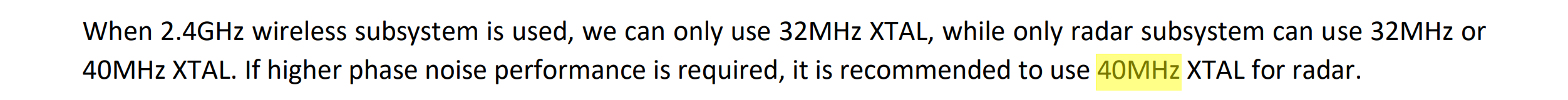

手册上的内容表示，40MHz的晶振具有更好的相噪性能，因此我们自己打样的PCB上使用了一颗40MHz，±10ppm的晶振

但是，截至目前最新的SDK RS6x_7x_mmWave_sdk_V2.1.1 中，貌似有诸多不兼容40MHz晶振的地方。

首先，当前的SDK不允许简单在板级文件#define CONFIG_CLK_DCXO_FREQ 40000000

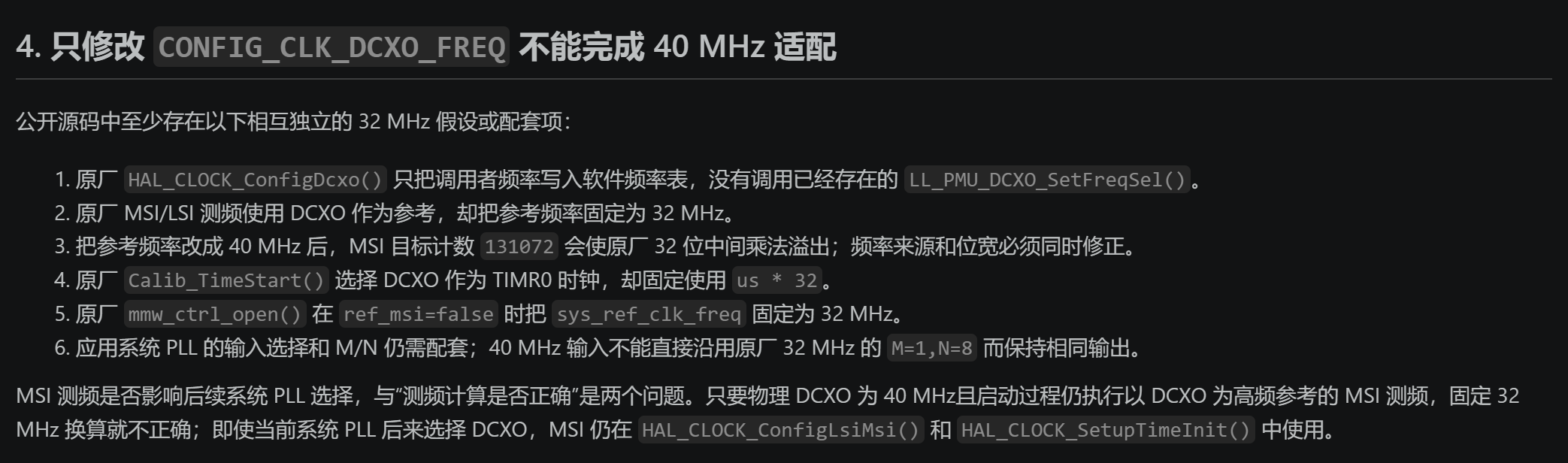

至少存在这些阻碍：
1、MSI 测频参考被写死为 32 MHz
SDK在hal_clock_calib.c中写死：
#define CALIB_STD_CLK_FREQ 32000000
Calib_Open(LL_CALIB_HSRC_DCXO, LL_CALIB_LSRC_MSI, calibTime);

这会导致MSI真实频率与SDK记录值不一致。

2、在第一个问题解决后，如果把参考频率修正为40MHz，有一个32bit溢出问题。
在hal_clock_calib.c中：
cap_freq = calibTime * (calibFreq / 1000) / cap_tick;
其中，#define CALIB_CAL_TARGET_MSI_CNT (131072)
如果取calibFreq=40000000，乘法结果是131072 × 40000 = 5,242,880,000——溢出

此外，还有数个硬件选择/硬编码假设32MHz的问题，就不一一列举。

我们修改了SDK的部分代码，尝试调整了SoC内部的时钟树
对于原来的SDK与官方demo的32MHz的晶振来说，时钟去向大概是：

系统：32 MHz MSI → SPLL → CPU和总线/外设
雷达前端：32 MHz XTAL/DCXO → DPLL → Radar

由于SDK代码多处暗示非雷达前端的系统时钟有32MHz写死的属性。
我们在第一次修改中，系统PLL仍以约32 MHz的MSI为输入，雷达前端则使用40 MHz DCXO；MSI由40 MHz DCXO作为参考进行校准。
系统：32 MHz MSI → SPLL → CPU和总线/外设
雷达前端：40 MHz XTAL/DCXO → DPLL → Radar

但此时，出现了一些雷达前端问题，可能是chirp非线性。

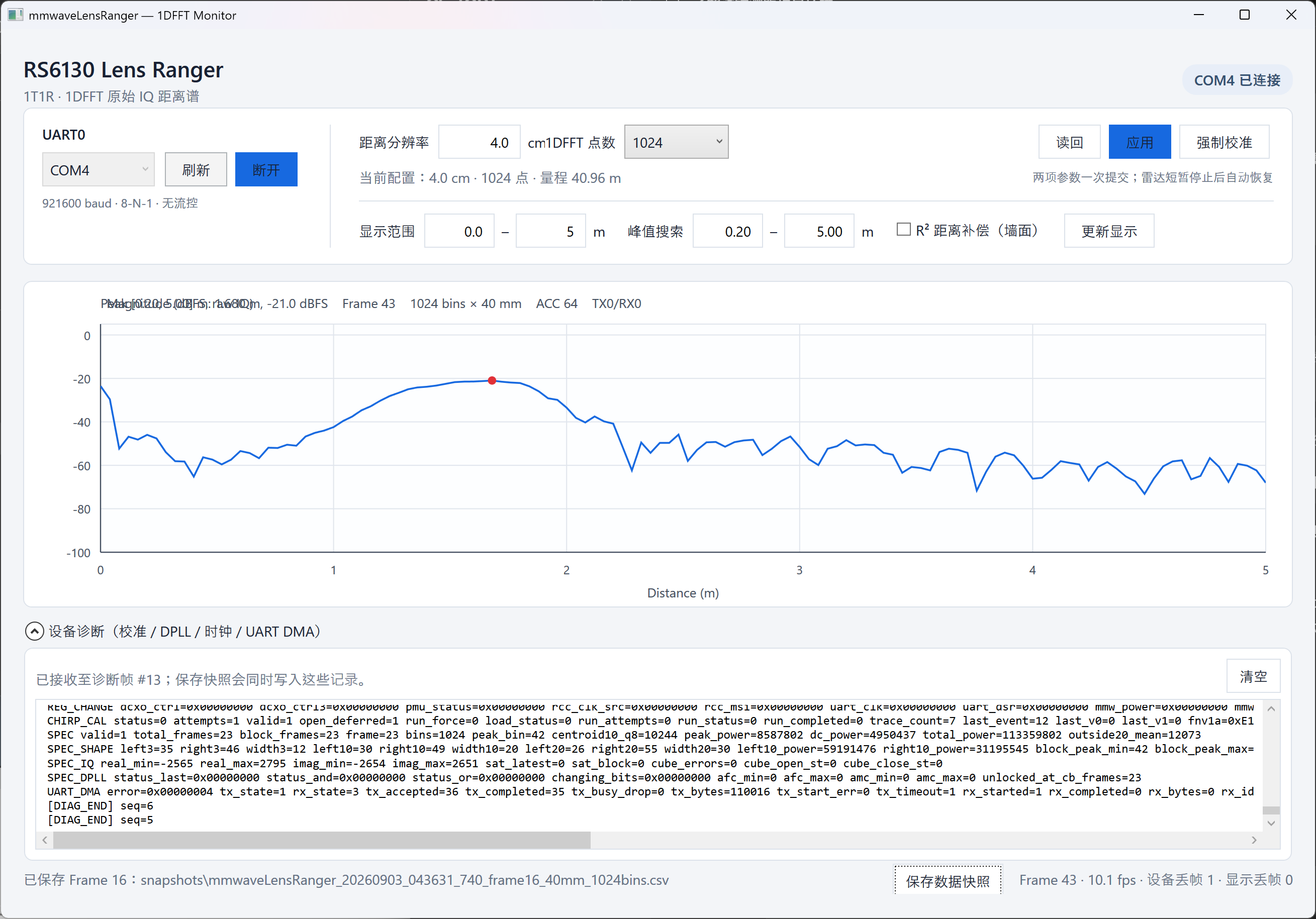

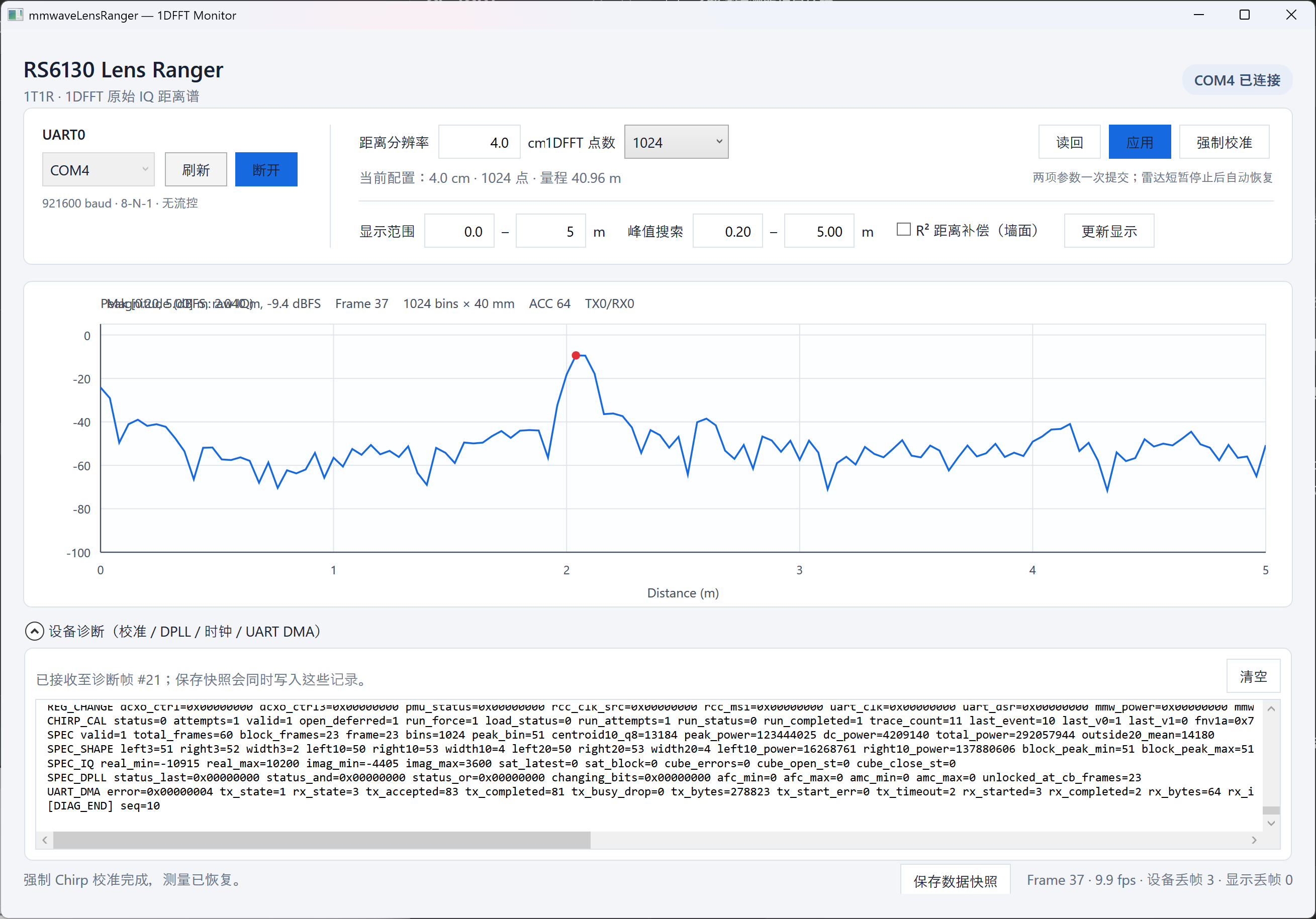

下图中，第一张图是雷达对天花板测量的结果，range谱峰有明显的展宽问题。第二张图是多次上电/断电，或者RST中偶然遇到的较好情况。
此时，图中雷达前端扫频设置是59GHz起步，4cm分辨率，1024 range bin，没有单独设置截止频率。如果以57GHz起步，其谱峰向低频展宽更严重，我们以此怀疑是chirp线性度的问题。

在已保存的两次明显宽峰启动中，通过mmw_chirp_calibdata_get()读回的257点校准数据均全部等于4095。作为对照的一次窄峰启动中，数据范围为2255～4095，其中索引0、64、128、192、256分别为2919、2580、2259、4095、4095。
未进行大量的实验，因此只是猜测相关。

于是我们在反复尝试了之后，选择：
系统：40 MHz XTAL/DCXO → SPLL → CPU和总线/外设
雷达前端：40 MHz XTAL/DCXO → DPLL → Radar

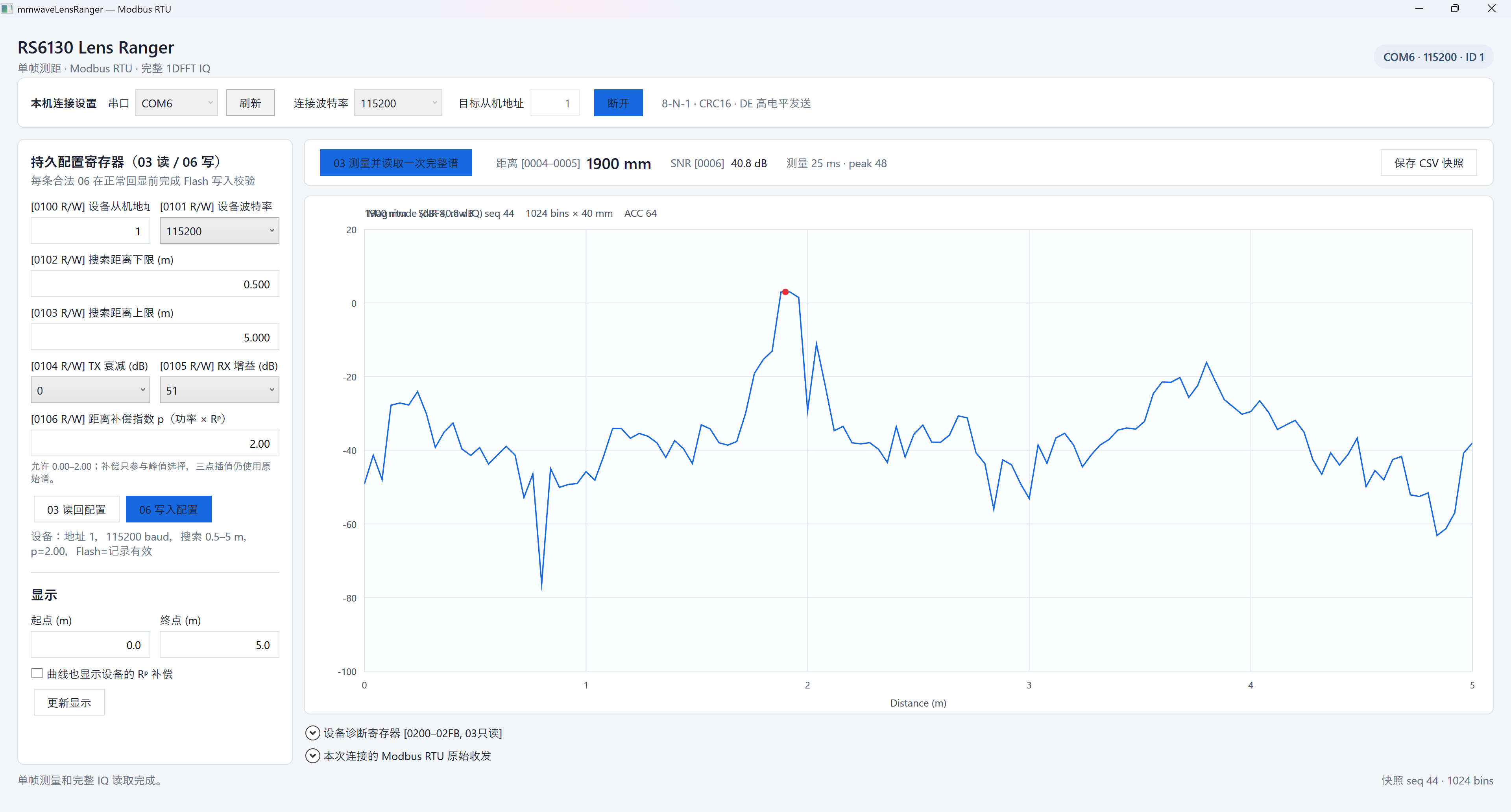

之后未发现类似的情况，距离谱得到了显著改善

我们想知道：
为什么源码要走
系统：32 MHz MSI → SPLL → CPU和总线/外设
雷达前端：32 MHz XTAL/DCXO → DPLL → Radar
这样的路径？
为什么
系统：32 MHz MSI → SPLL → CPU和总线/外设
雷达前端：40 MHz XTAL/DCXO → DPLL → Radar
会带来问题？

既然
系统：40 MHz XTAL/DCXO → SPLL → CPU和总线/外设
雷达前端：40 MHz XTAL/DCXO → DPLL → Radar
可行，我们能不能使用
系统：32 MHz XTAL/DCXO → SPLL → CPU和总线/外设
雷达前端：32 MHz XTAL/DCXO → DPLL → Radar
或者
系统：40 MHz MSI → SPLL → CPU和总线/外设
雷达前端：40 MHz XTAL/DCXO → DPLL → Radar

我们想要知道更多有关的信息。当初决策40MHz晶振的时候并没有考虑到SDK支持问题。而我们肯定也不愿意在雷达前端留下潜在的性能风险。

盼复！
