没有清闲座椅怎么办？在犀牛派 X1 上做一个工位 AI 教练：姿态识别、久坐监测与体感交互

foo_00 2026-09-28 16:49:56

设备：犀牛派 X1（高通 QCS8550，AidLux / Ubuntu 22.04）｜相机：Logitech C920，/dev/video2，1280×720 MJPG｜姿态：AidLite TFLite GPU，float32，上半身 31 点｜底栏：镜像自带 YOLOv5s W8A8，QNN236 DSP｜日期：2026-09-15

摄像头对着工位上半身。人在不在、是不是在静坐、坐姿好不好，都从同一组关键点来。静坐满 25 分钟，或者坐姿把 HP 扣光，进入一组 2 分钟的上半身动作。做完回到监测，这段久坐清零。

浏览器打开 http://<板子IP>:8090/。接线、刷机、摄像头为什么不能用 VideoCapture(0)、NPU 体检的 4.7 ms，都在上一篇。代码在 https://github.com/peterpanstechland/rhinopi-x1-aidlux 的 examples/06_shadow_puppet。

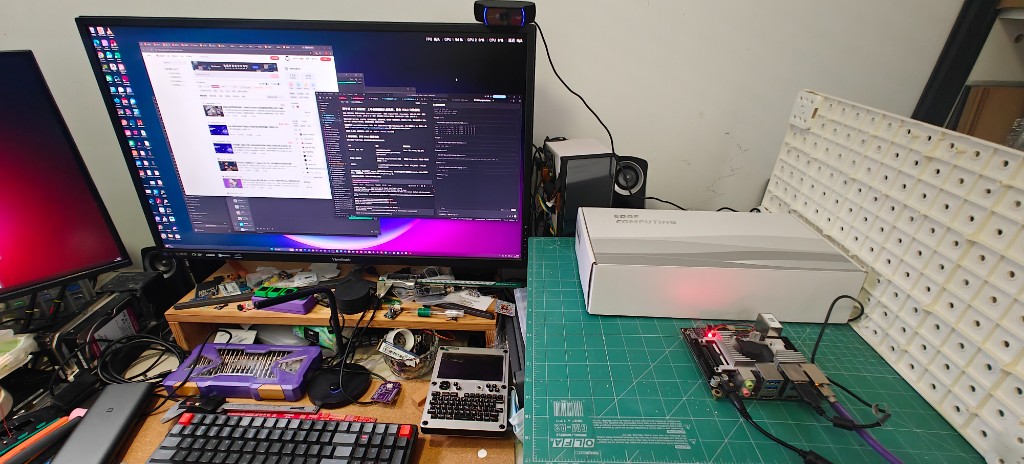

C920 架在屏幕上沿，镜头对着人的上半身。犀牛派 X1 就放在手边的垫子上。

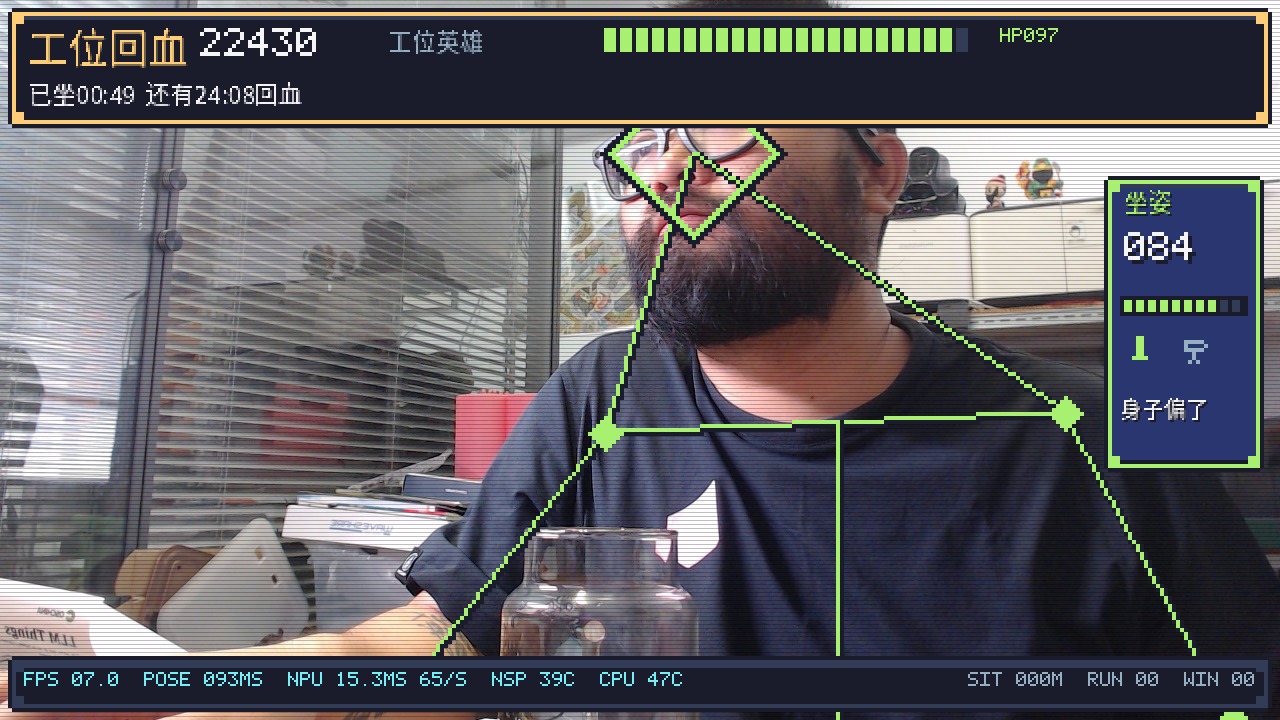

这帧底栏是 FPS 7.0、POSE 93 ms、NPU 15.3 ms，右侧坐姿分 84。

1. 两套模型，只有 YOLO 是量化的

没有从模型广场另下权重，用的都是融合镜像里的官方文件。

用途	模型	精度和后端
人在不在、坐姿、动作	`/opt/aidlux/app/aid-examples/pose_detect_track/models/` 里的 BlazePose	TFLite，输入 float32，默认 GPU
弹琴那一屏的手指	同目录旁边 `hand_track/models/` 的手掌检测 + 21 点	同样是 TFLite float32，只在这一屏加载
底栏脉冲	`.../cutoff_yolov5s_640_sigmoid_w8a8.qnn236.ctx.bin`	W8A8，`TYPE_QNN236` + `TYPE_DSP`

姿态不走量化包。板上访问不了 pypi.org，镜像里也没有 MediaPipe。官方示例已经带了检测器和 landmark，AidLite 能加载 TFLite。检测框解码、ROI 对齐和关键点平滑在 pose_tracker.py 里。

先看叠点可以跑预览，游戏本身不依赖这个页面：

cd ~/rhinopi-lab/examples/04_mediapipe
python3 pose_preview.py

浏览器打开 http://<板子IP>:8091/。默认 /dev/video2，画面做了镜像。

PoseTracker 默认 accel="GPU"，工位用 full_body=False。

阶段	模型	输入	输出
人体检测	`pose_detection.tflite`	128×128	896 个框
上半身关键点	`pose_landmark_upper_body.tflite`	256×256	31 点

配置是 TYPE_TFLITE、TYPE_FAST、TYPE_GPU，输入输出都声明为 TYPE_FLOAT32。检测阈值 0.42。检出人之后把 ROI 仿射到 256，再把点映回原图。镜像画面下左肩如果落在画面右侧，会按自拍关系纠正。关键点平滑系数 0.35。

全身模型是 39 点的 pose_landmark_full_body.tflite。C920 的工位视野包不住整个人，试过，不作为主线。

--accel DSP 能选。报出来的 70–110 ms 是 GPU。没有把这份 float32 BlazePose 当成 DSP 主路径去报帧率。

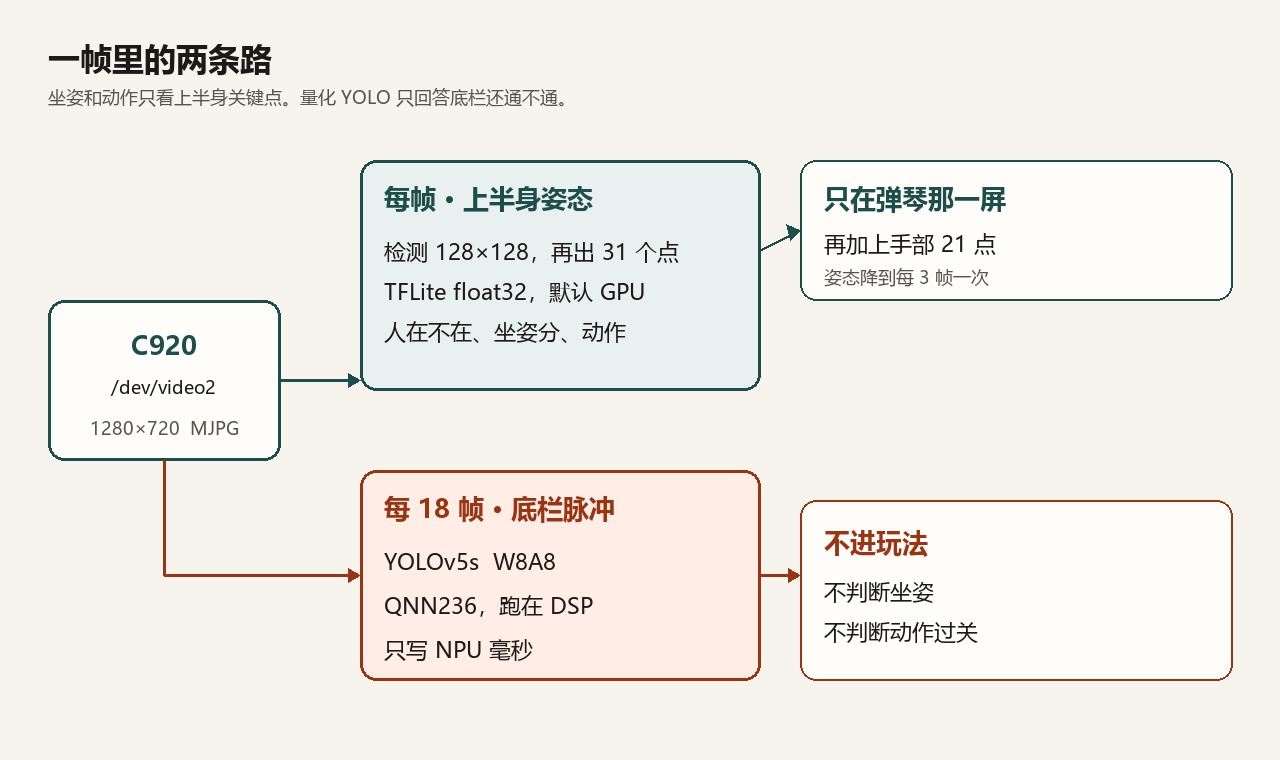

底栏的 W8A8 YOLO 每 18 帧跑一次，回答「NSP 还通不通」。坐姿判断不看它。坐姿错了改阈值和基线，不要去改这个脉冲。

2. 监测什么，一局怎么走

阶段	画面	推理
监测、提醒、人离开	摄像头加像素叠层，右侧坐姿分	每帧上半身姿态
挑战和总结	上半像素舞台，下半实时小窗、倒计时、坐姿	姿态；弹琴再加手部
底栏	`FPS`、`POSE ms`、`NPU ms`、NSP/CPU 温度	YOLOv5s，不参与玩法

数字人用关键点驱动四肢角度和头的朝向。坐姿不看动画，直接看点。四项是低头前伸、整个人往下塌、肩膀歪、离屏幕太近，另有一项水平偏移看人是不是坐在画面正中。分数 0–100，掉到 62 以下按差坐姿扣 HP。一回合结束用当时的坐姿重新标定基线。

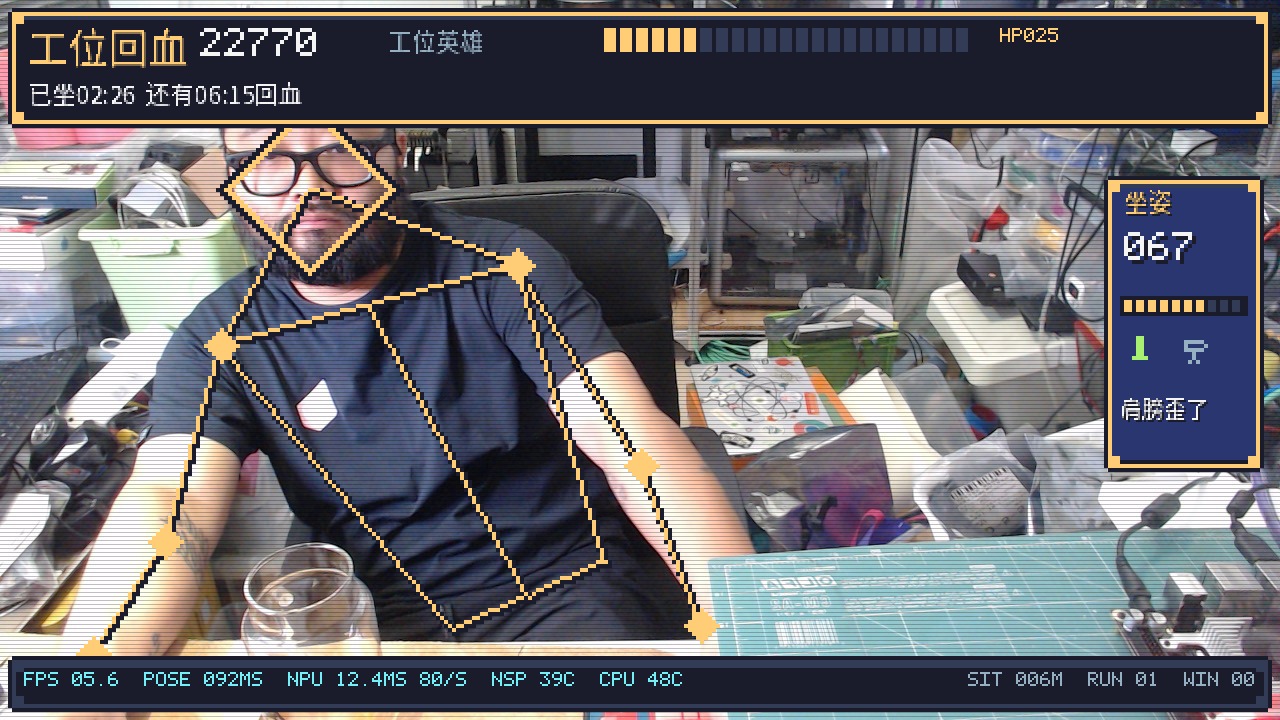

这帧右侧是「肩膀歪了」，坐姿分 67。底栏 FPS 5.6、POSE 92 ms、NPU 12.4 ms、CPU 48°C。

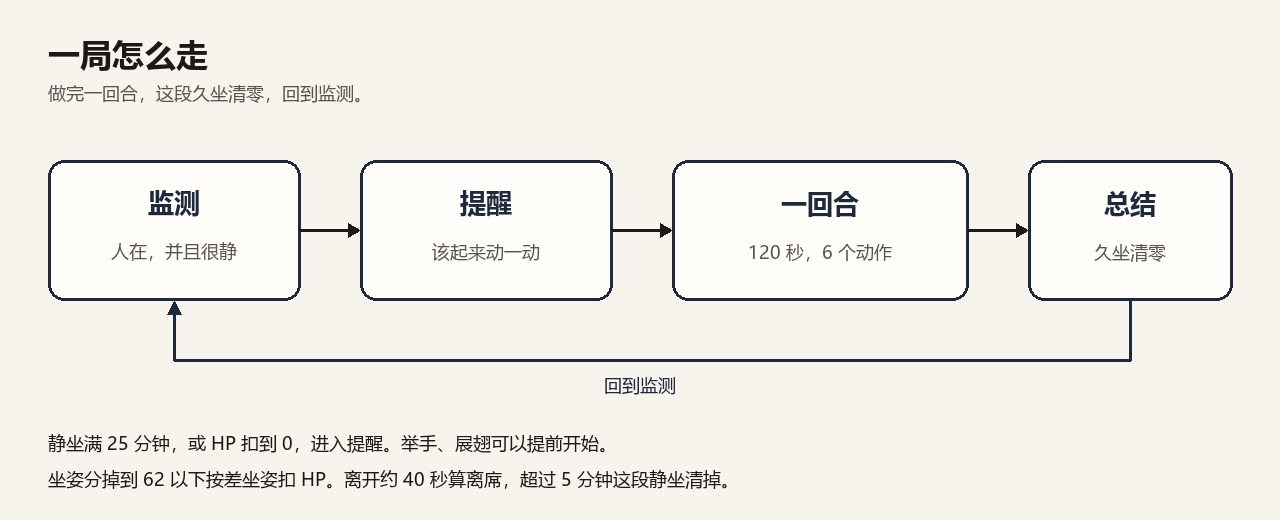

默认 --interval-min 25。人在画面里并且动作很小时累加静坐时间。满 25 分钟，或 HP 被扣到 0，弹出提醒。展翅或举手可以提前开始。

一回合 120 秒，默认抽 6 个动作。每个动作一屏，完成才算过关，然后自动下一屏。时间用完，剩下的记未完成。

动作	过关条件	用到的点
展翅	双臂撑满并保持 5 秒	上半身
老鹰	扇动 8 次	上半身
挥手	左右挥手送走 10 个人	上半身
滑雪	左右侧身碰到 6 面旗	上半身
弹琴	按中 8 个黄键	手部 21 点；姿态降到每 3 帧一次
跳跃	坐着向上颠，跳过 5 个仙人掌	上半身
转头	左右各 3 次	上半身
点头	6 次	上半身

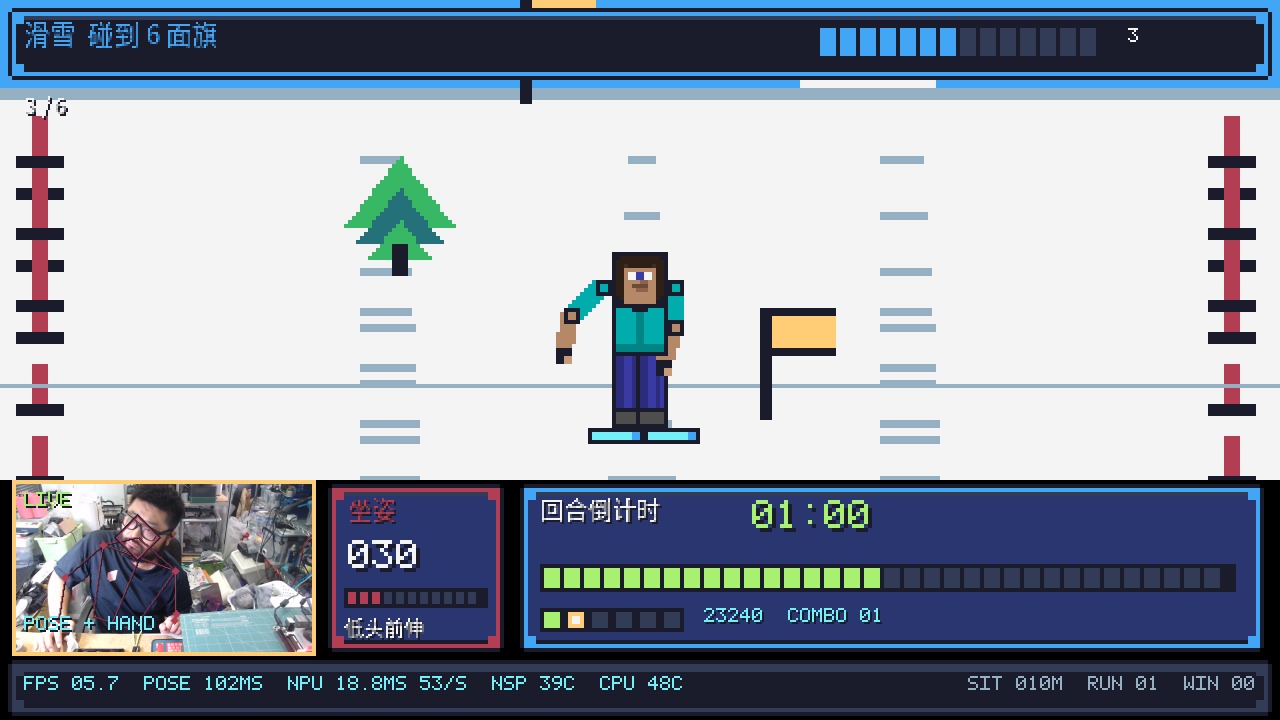

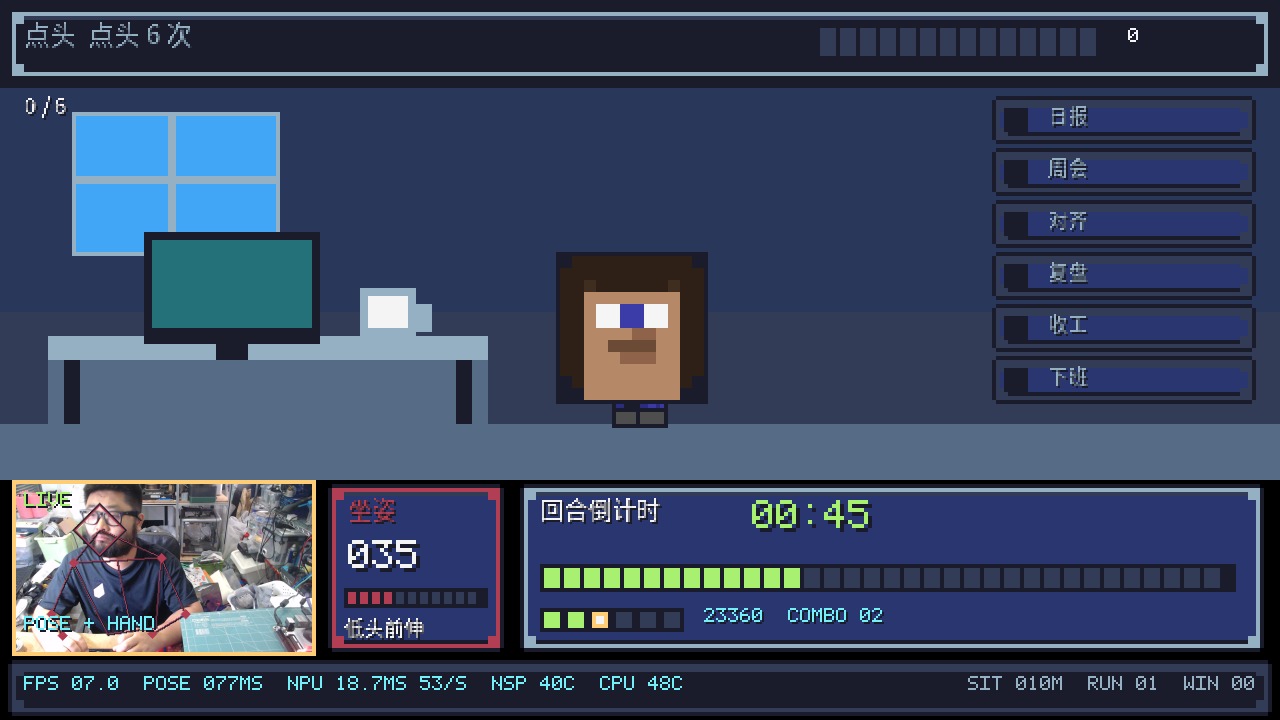

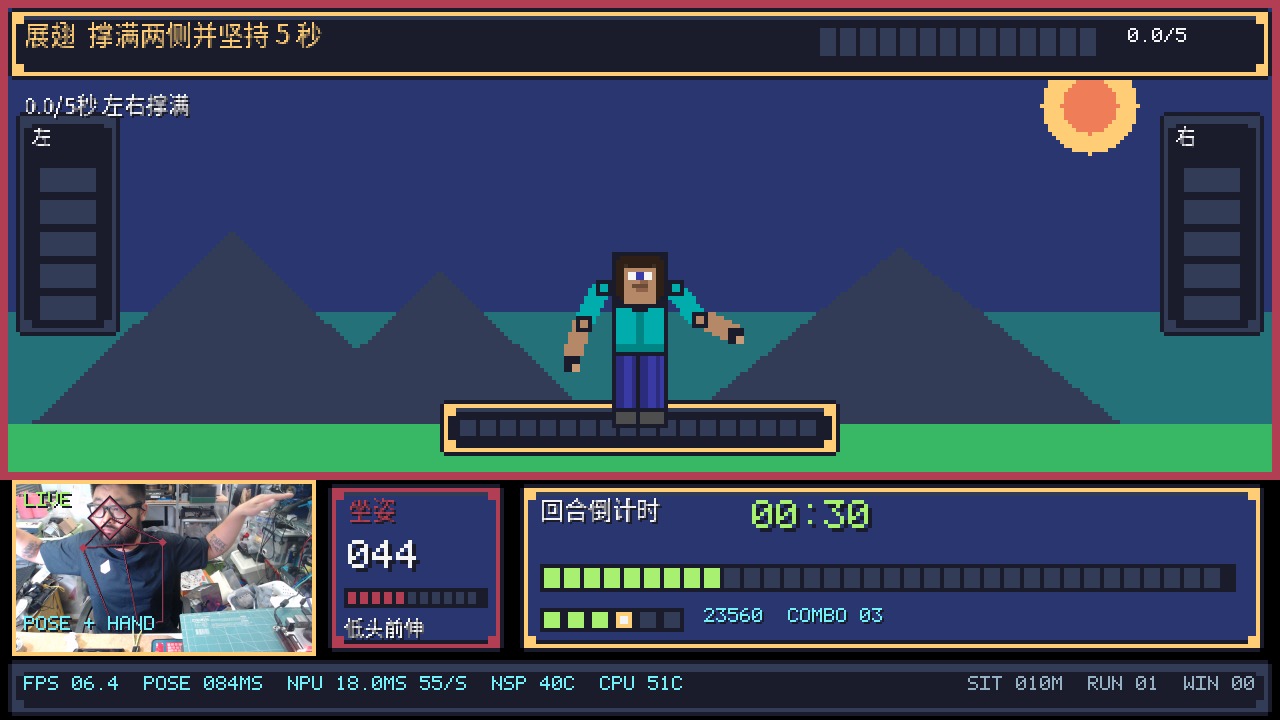

这三帧是同一回合里连着的滑雪、点头、展翅。人在左下小窗里。底栏的 POSE 是 GPU 上的姿态耗时：滑雪 102 ms、点头 77 ms、展翅 84 ms。NPU 大约 18–19 ms，CPU 48–51°C。FPS 在 5.7 到 7.0。

弹琴时手部每帧都跑，姿态降频，把帧率留在指尖上。手部是 palm_detection.tflite（128）加 hand_landmark.tflite（224）。这一屏没有单独记 fps。

人离开画面大约 40 秒算离席，离开超过 5 分钟会把当前这段静坐清掉。进度按天写在 save.json。

3. 在板上怎么跑

cd ~/rhinopi-lab/examples/06_shadow_puppet
python3 game.py
python3 game.py --demo
python3 game.py --no-npu

--demo 把间隔收成 45 秒，用来走完一局，不要拿这个间隔当正式监测。--accel 默认 GPU。

状态是 http://<板子IP>:8090/status。不用坐在镜头前，也可以把每一屏渲染出来核对排版：

python3 render_probe.py --out /tmp/ui

4. 帧率记在哪一段

2026-09-15。相机和姿态不是同一个数，量化 YOLO 的两次计时也不是同一个数。

读数	大约多少	含义
相机 MJPG	30.46 fps（平均 32.82 ms）	C920，1280×720，USB 2.0
相机 YUYV	10 fps	同一分辨率，带宽不够。游戏不用这条
久坐页	约 7–13 fps	采集 + 姿态 + 叠层 + JPEG。上面这帧是 7.0
POSE，检出人	70–110 ms	TFLite GPU，检测 + landmark
POSE，没检出	约 33 ms	只跑检测器
NPU 底栏	9–20 ms	每 18 帧一次，含 letterbox
NPU 体检	4.772 ms；9 月 28 日复查 4.734 ms	上一篇。不含 letterbox，不含后处理

画面卡在姿态那 70–110 ms，再加上叠层，久坐页大约 7–13 fps。相机本身仍是大约 30 fps。4.7 ms 是 W8A8 的纯推理节拍，大约 210 次/秒，不是游戏帧率。肩膀歪了那帧 POSE 92 ms、FPS 5.6。回合里滑雪 / 点头 / 展翅三帧 POSE 是 102 / 77 / 84 ms，FPS 5.7–7.0，NPU 大约 18–19 ms，CPU 48–51°C。

5. 工位上会碰到的情况

现象	处理
点在跳，坐姿分乱飘	人只有半个肩膀在画面里；镜头对准上半身
弹琴时帧率掉下去	手部是临时加载的第二套模型；其他屏不要开
底栏 NPU 是 off	确认 `aidlite-qnn236` 和那个 ctx 文件还在；玩法不依赖它，可以 `--no-npu`
25 分钟太长，想看完一局	`--demo`，看完再回到默认间隔
黑屏或 720p 只有十几帧	采集节点和 MJPG 见上一篇
