51单片机数码个位管显示0-9数字

[物联网应用技术1班雷柠]



目录

一、硬件连接



 二 、  编辑显示数字位置的段码

                 三、总结

这次介绍如何使用51单片机控制数码管显示0-9的数字。我们将使用C语言编写程序，并通过CSND博客平台分享给大家。一、简介51单片机是一种广泛应用于嵌入式系统的微控制器，具有丰富的外设和强大的功能。在许多实际应用中，我们需要使用51单片机控制数码管显示数字。本文将介绍如何使用51单片机控制数码管显示0-9的数字。

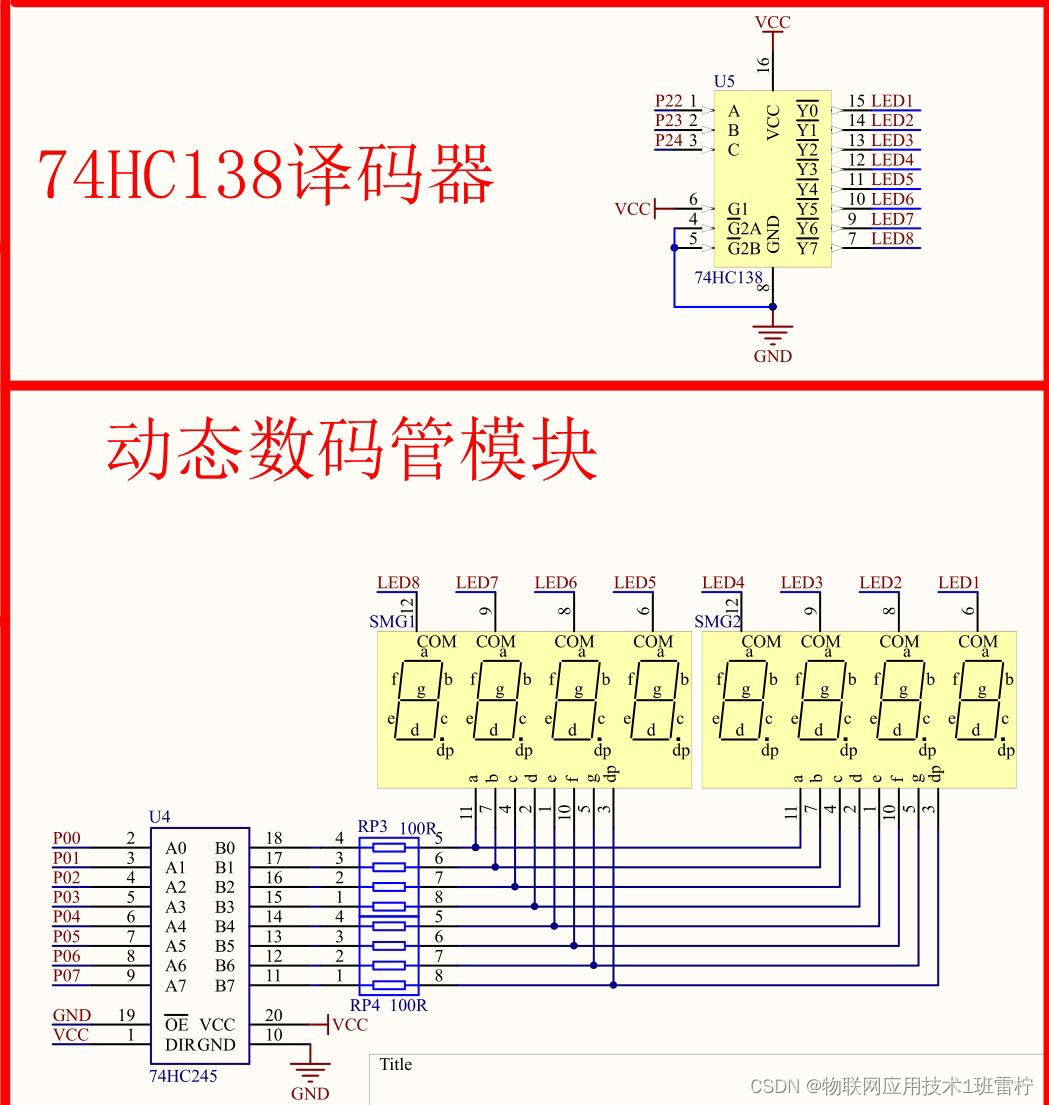

一、硬件连接为了实现数码管的显示，我们需要明白原理以及怎么让数码管显示：

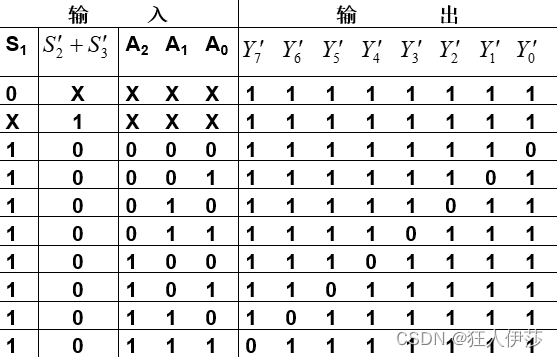

这个图片是显示位的真值表，如果有兴趣的话可以了解一下。



编辑以上是共阴极数码管的图片，如果是共阳极可以查找更多资料来学习。

二、编辑显示数字位置的段码

定义数码管显示数字的编码首先，我们需要定义一个数组来存储数码管显示数字的编码。这里我们使用共阳极数码管，每个数字的编码如下：
unsigned char SEG_code[] = {0x3F, 0x06, 0x5B, 0x4F, 0x66, 0x6D, 0x7D, 0x07, 0x7F, 0x6F}; //共阴数码管的0-9的段码；



 2.1 还要编写一个延时函数：

void delay_xms(unsigned int xms);

这是一个延时函数，作用是用来给显示数字的时候给一个定义时间，比如说  delay_xms(200)

200毫秒就显示一个数字。

 2.2编写主函数最后，我们需要编写一个主函数，用于循环显示0-9的数字。我们可以使用一个for循环来实现这个功能。  (i记得要在前面定义喔)  。

void main ()
{
     while(1)
        {

            for(i=0;i<10;i++)  //// 循环显示0-9的数字
            {
                P0=SEG_code[i];
                P2=0xff;
                delay_xms(200); //延时函数的值
            }
        }

这个SEG_code是我在前面给显示数字定义的一个名称定义；

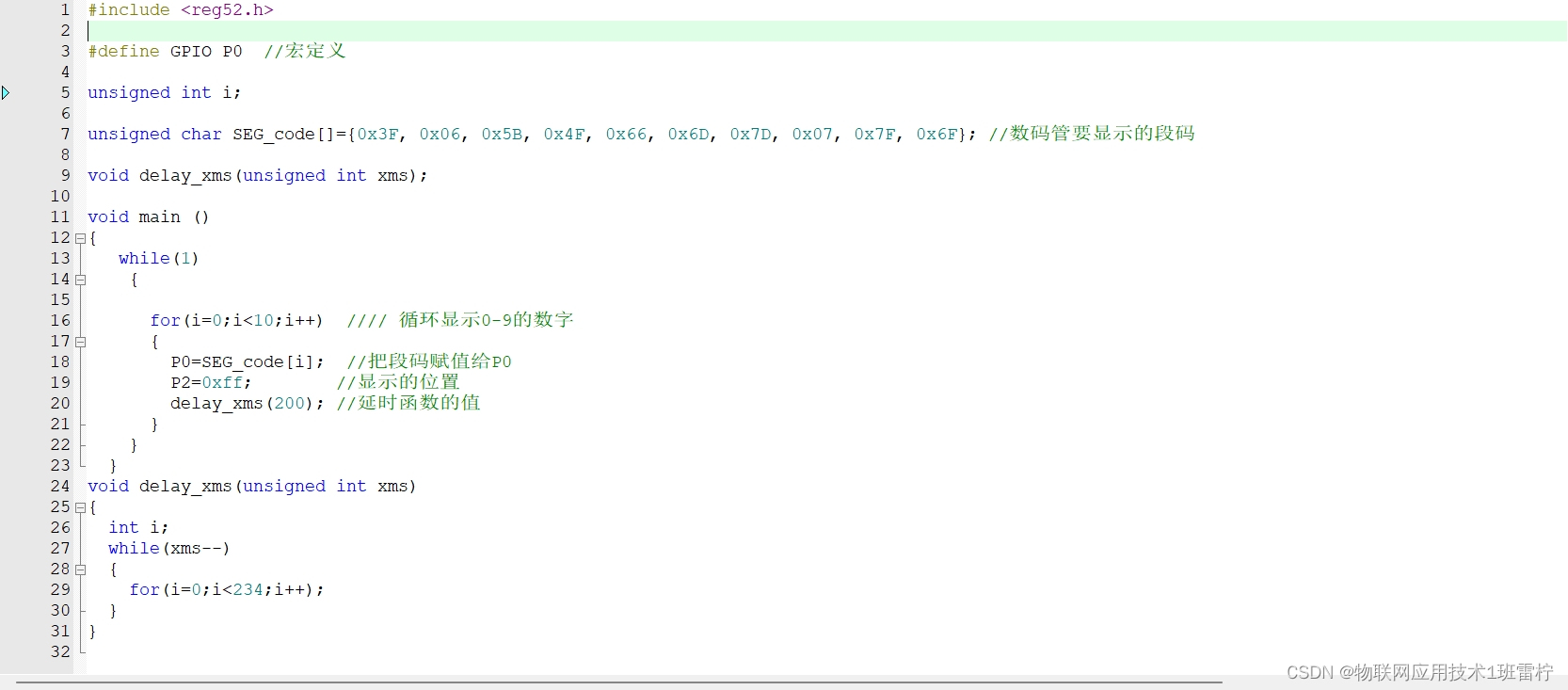

    }三、总结以下是实现51单片机数码管一位显示0-9的全部代码；


P0是用来显示数字的IO端口，这个可以看上面的图片来理解。

​编辑 以上是实现数码管个位显示0-9的全部代码通过以上步骤，我们已经实现了使用51单片机控制数码管显示0-9的数字的功能。在实际应用中，我们可以根据需要对代码进行修改，以满足不同的显示需求。希望本文能对大家有所帮助！​
