OO_Unit1分析与总结

李从容-22373301 学生 2024-03-22 09:22:59

OO_Unit1 总结与分析

总体概览

hw1

输入一个表达式，包含+, -, *, number, variable, ). 括号仅有一层。要求输出展开后的表达式。

hw2

在hw1的基础上，添加如下要求：

  • 括号可能有多层（expr嵌套）
  • 自定义函数因子
  • 指数函数因子

hw3

在hw2基础上，新增：

  • 自定义函数定义式中可能会有之前定义的函数
  • 求导因子

整体上就是处理表达式。在ds课程中写过用栈和后缀表达式实现的计算器。但是，在扩展上很麻烦。这里，采用先构造抽象表达式树（AST），之后就是对这棵树的各种处理了。

基于度量的程序结构分析

共有14个类，72个方法。由分析工具（idea插件Metrics）可以看出，FuncSets.replaceFuncInExpr(String), Lexer.Lexer(String), Parser.parserFactor(), Unit.minExp(Poly), Unit.simplify(StringBuilder), Poly.toString() 复杂度较高。其中，lexer, parer用于解析，难以避免复杂度较高；而minExp, simplify用于优化，也会复杂度较高。而如果使用了HashMap实现自动合并同类项，则应该可以有效降低后三者的复杂度（因为为了在过程中不断合并同类项而大量调用了后三种方法）

方法相关指标

methodCogcev(G)方法规模
ExpFactor.derive()2.02.014
ExpFactor.ExpFactor(Factor, BigInteger)0.01.04
ExpFactor.toPoly()0.01.08
Expr.addTerm(Term)0.01.03
Expr.derive()5.03.022
Expr.Expr(BigInteger)0.01.04
Expr.Expr(Expr, BigInteger)0.01.04
Expr.Expr(String)0.01.05
Expr.mergeExpr(Expr)0.01.03
Expr.setPower(BigInteger)0.01.03
Expr.toPoly()5.02.019
FuncSets.addFunc(String)5.03.0
FuncSets.callFunc(String, String[])5.01.0
FuncSets.FuncSets()0.01.019
FuncSets.replaceFuncInExpr(String)==16.0====7.0==29
Lexer.Lexer(String)==20.0====13.0==4
Lexer.move()0.01.027
Lexer.notEnd()0.01.045
Lexer.now()0.01.03
Lexer.printTokens()1.01.03
Main.input()1.01.03
Main.main(String[])0.01.05
Number.derive()0.01.018
Number.Number(BigInteger)0.01.014
Number.Number(String)0.01.04
Number.toPoly()0.01.03
Parser.getPower()4.01.04
Parser.Parser(Lexer)0.01.09
Parser.parserExpr()8.01.012
Parser.parserFactor()==16.0==5.03
Parser.parserTerm(int)2.01.022
Poly.addPoly(Poly)2.02.054
Poly.addUnit(Unit)5.03.09
Poly.equals(Object)0.01.010
Poly.getUnits()0.01.019
Poly.hashCode()0.01.07
Poly.mulConst(BigInteger)1.01.03
Poly.mulPoly(Poly)2.02.04
Poly.mulUnit(Unit)1.01.05
Poly.negate()1.01.010
Poly.Poly()0.01.011
Poly.Poly(ArrayList)1.01.07
Poly.toString()==12.0==6.03
Processer.delSpaces()0.01.08
Processer.delZeros()6.03.025
Processer.mergeAddSub()==10.0==6.03
Processer.processAllInOne()0.01.013
Processer.Processer(String)0.01.020
Term.addFactor(Factor)0.01.06
Term.derive()3.01.03
Term.getFactors()0.01.03
Term.Term(int)0.01.014
Term.toPoly()2.01.03
Token.getContent()0.01.04
Token.getType()0.01.011
Token.Token(Type, String)0.01.03
Unit.canBeMerged(Unit)4.01.03
Unit.equals(Object)1.01.04
Unit.getCoe()0.01.07
Unit.getExpContent()0.01.06
Unit.getPower()0.01.03
Unit.hashCode()0.01.03
Unit.minExp(Poly)==30.0==2.03
Unit.setCoe(BigInteger)0.01.03
Unit.simplify(StringBuilder)==15.0==1.048
Unit.toString()4.03.03
Unit.Unit(Poly, BigInteger, BigInteger)0.01.029
Variable.derive()2.02.018
Variable.toPoly()0.01.05
Variable.Variable(BigInteger, String)0.01.012
Total192.0118.09
Average2.7428571428571431.68571428571428574

类相关指标

ev(G)（控制流程数）， Cogc（圈复杂度）， CBO （耦合度）

classCogcev(G)类规模CBO
ExpFactor1.33333333333333332.0306
Expr1.8755.0676
FuncSets==4.25==7.0842
Lexer3.613.0634
Main1.52.0346
Number1.01.0237
Parser==4.2==10.0==103==10
Poly2.41666666666666657.0==115==8
Processer2.46.0481
Term1.83.0396
Token1.01.0143
Token.Type33
Unit2.7272727272727279.0==133==4
Variable1.33333333333333332.0296
Total785
Average2.4142857142857145.23076923076923156.071435.142857

观察类指标可以发现，类的圈复杂度较为均匀，说明类之间的任务分配较好。

但是，CBO偏高（尤其是Parsert与Poly），说明耦合度偏高。在设计上以后应当注意降低耦合度。

架构设计体验

其实这次比较保守，采用了比较经典的架构（实验代码提供的架构思路）。但是，事后再想想，这个架构真的很好吗？恐怕未必。
实验提供这样的架构，这个架构确实很稳妥，但是感觉灵活性一般，可拓展性不能说很高那种。每次都要修改上不少。再想想，实验的要求比较少，所以这个架构完全应付的来；然而面向作业，的确还有不少更为优秀的整体架构与局部设计。

这次作业我没有重构。下面先从第一次作业开始，讲这个架构如何建立起来，之后再由每次迭代来介绍架构如何完善。

HW1架构如何建立

代码整体架构

首先，输入的是一个字符串。使用Lexer对其进行解析，得到一个tokenlist；

然后，使用Parser建立起一棵表达式树；

最后，通过Poly实现对表达式树的展开。

表达式树的建立——递归下降法

字符串是不太好处理的，所以我们想先把它搞成一个一个的基本单元——token，这个使用Lexer解析即可，比较容易。但是一定要想清楚格式，否则细节很容易出bug（比如，lexer.move()到底move几次？）

public class Lexer {
    private final ArrayList<Token> tokens = new ArrayList<>();
    private int cur = 0;

    public Lexer(String input)

    public void move()

    public Token now()

    public boolean notEnd()
}

之后，我们用Parser递归地生成那棵树

class Parser {
    -Lexer lexer
    +Parser(Lexer): Parser
    +parserExpr(): Expr
    +parserTerm(): Term
    +parserFactor(): Factor
}

具体如何递归下降呢？
其实就是每次只处理一层，可以认为下一层之后的东西已经处理好了（其实就是递归函数的处理思想）。然后，上一层就可以直接用下一层进行构建。

具体举一个例子，比如

public Term parserTerm(int sign) {
    Term term = new Term(sign);
    term.addFactor((parserFactor()));
    while (lexer.notEnd() && lexer.now().getType() == Token.Type.MUL) {
        lexer.move();
        term.addFactor(parserFactor());
    }
    return term;
}

这里，我们认为factor已经解析好了。于是，只需要按照Term的文法进行解析。
其实，可以发现，给出的形式化表述本身就是只关注两层的关系的，也就是本身就是“递归下降”的。

表达式的展开

最终的表达式的形式是：$$ Expr = \sum a_ix^{n_i}$$

我们发现，真正有意义的就是系数和指数。直接一个HashMap就可以对应起来。

更关键的，HashMap实现了自动合并同类项。

public class Poly {

    private HashMap<Integer, BigInteger> monoList;

    public Poly addPoly(Poly a) {
    }

    public Poly mulPoly(Poly a) {
    }

    public Poly negate() {
    }
}

建立Poly类之后，由于是要把那棵树展开，所以，还需要在树中的每个node上都加上toPoly()方法。这里，toPoly又是一次“递归下降”，从顶层调用下一层，层层下去。

HW2架构如何改进

先看看hw2迭代增加了什么：

  • 在hw1的基础上，添加如下要求：

    • 括号可能有多层（expr嵌套）

    • 自定义函数因子

    • 指数函数因子

首先，递归下降已经天然实现了解决括号嵌套问题（由于AST想长多深长多深）；

然后，对于自定义函数因子，我采用了一个有点偷懒的方法——直接在字符串那儿进行替换。

最后，对于指数函数因子，其实和别的没啥区别，都是lexer里面加一下，parserFactor里加一下，新建一个类ExpFactor进行解析即可。

HW3架构如何改进

在hw2基础上，新增：

  • 自定义函数定义式中可能会有之前定义的函数
  • 求导因子

对于前者，还是在字符串层级直接替换。这里需要注意一点，就是x、y、z的顺序很容易换错。我们希望对于一个形参，只换一次。那么，可以从右向左遍历字符串，这样都不需要移动那个“指针”，非常巧妙。

对于求导因子，我也是仿照了实验代码，给每一层都添加了derive()方法，从而自顶而下递归下降式地实现求导。

UML类图及其分析

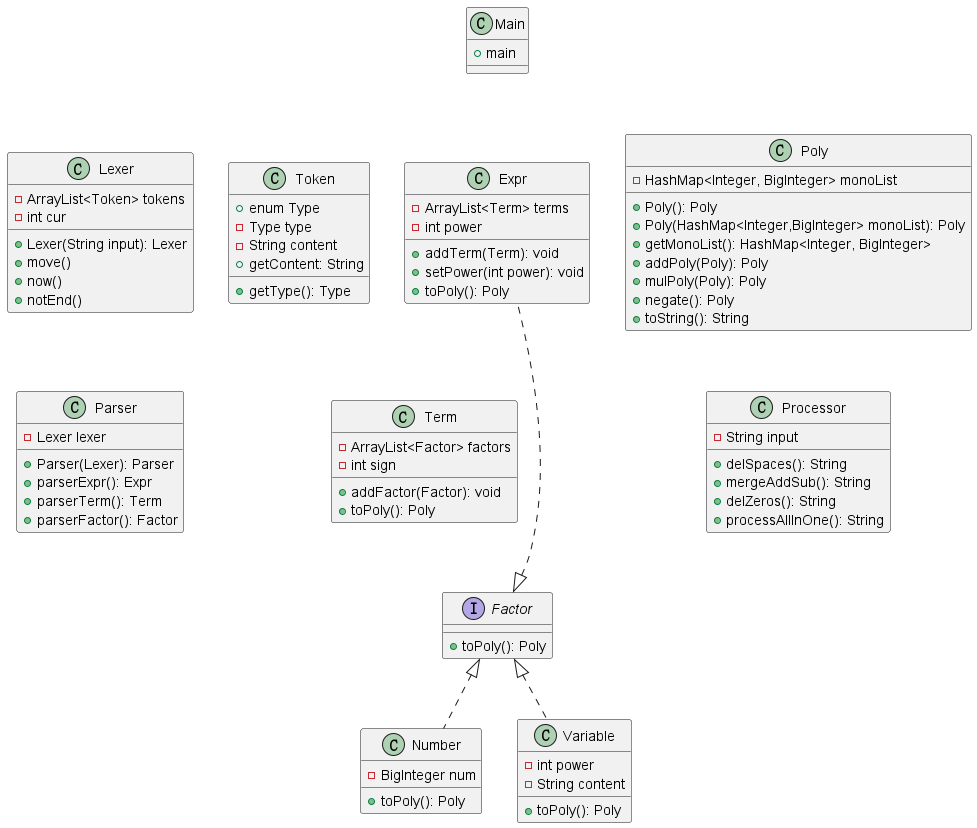

第一次作业

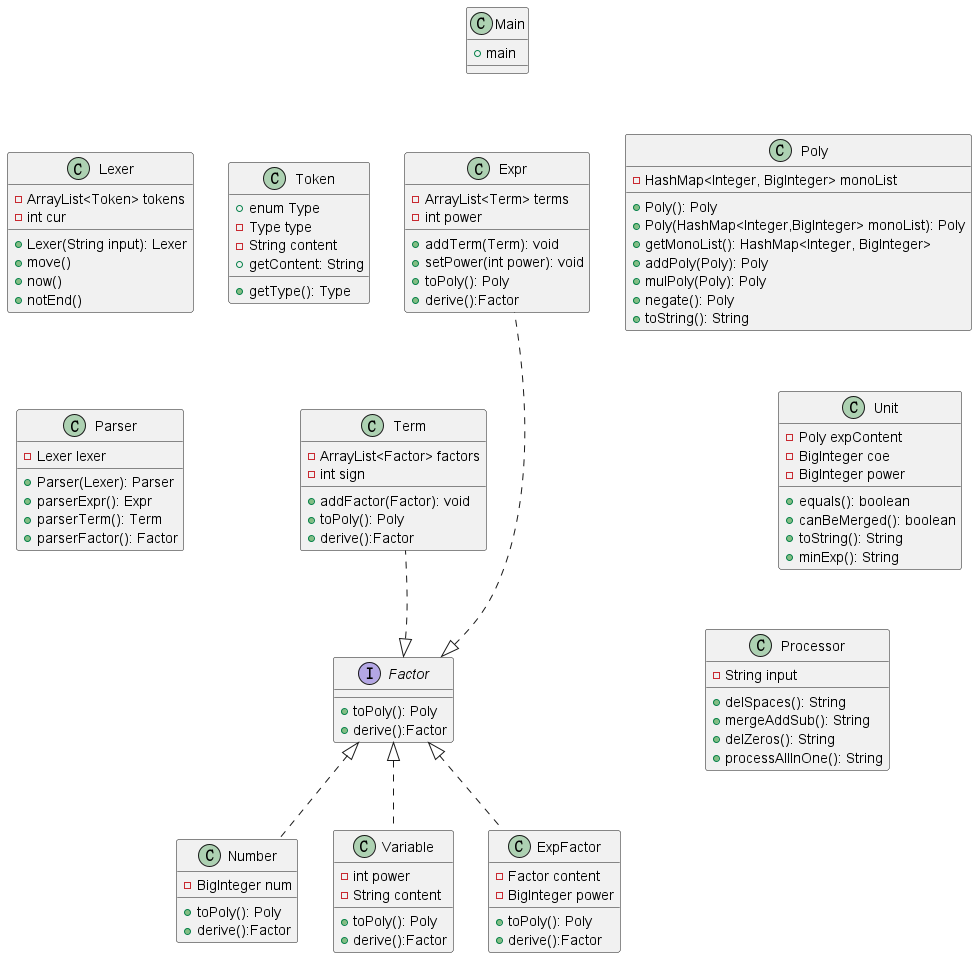

第三次作业


可以发现，hw1到hw3只增加了两个类，架构没有多大变化。改变了一些类的关系（主要是Term，这样实现了在求导时的简化处理，有效减少了嵌套层数）。这样看来，总体的架构其实还不错。

但是，事实上，在每次作业中修改的都很多。主要都是在类内有大量修改。由上面的代码分析可以看出，类之间的耦合度还是比较高的。所以造成了类内的大量修改。具体如何降低类内耦合度还不是很清楚T_T，后面要多看看设计模式相关。

新的迭代场景

最经典也最常被考虑到的就是三角函数sin，cos了。这个，其实只要

  • 在lexer加入分析，parser加入解析
  • 创建相应的一个（或两个）类，完成类中的toPoly方法
    就可以了（但是也只是保证了正确性）
    对于三角函数的优化，那就比较可怕了。。。
    平方和公式可以优化，二倍角公式可以优化……
    更关键的，到底选择那种公式可以使得优化效果最佳，很难办到。

程序bug

这次在最后一次作业出了bug，原因在于优化exp的时候把负数提了出来（群里早就有人说过这个问题了，我也看到了这条消息，结果当时没太懂，之后忘了T_T）

其实原因还是没有仔仔细细搞懂指导书、读清形式化表述。荣老师说写程序最重要的就是甲方的需求，的确，下次再写，要能做到把题目条件与表述默写出来。

hack策略

这次作业主要还是依赖评测机打，当然，效果一般般……毕竟，大家大多在交上去之前就用评测机测了很多了……

另外，还用了自己写的时候感觉易错的点和别人出的一些bug，这些样例虽然简单，但是特别有攻击性。

优化

第一次的优化都很容易，需要考虑清楚并且层次清晰。

  • 如果单项式系数为0，则最终结果为0,
  • 如果单项式系数为+-1，则可以省略系数
  • 如果单项式x的指数为0，则最终结果只输出系数
  • 如果单项式x的指数为1，则指数部分可以省略
  • 如果单项式x的指数为2,则x**2可以化简为x*x
  • 还可以把正项调到第一个，省下一个-

第二次、第三次的优化是一样的。当然，我没有做优化仙人的优化，因为程序时间效率本身偏低（由于没有使用HashMap实现自动合并同类项），所以也估计支持不了过高的优化。

  • exp中括号的优化
    • 这个比较好写，只要分清可以去括号的三种类别：常数、指数、exp，然后分清层次即可
  • 之后便是exp的提取公因子的优化了。
    • 对于exp中只有一项的，直接把系数提出来；对于多项的，找一下gcd，提出来。当然，这里要注意，负数不能提！（我就翘在了这……）然后1没有必要提取。
    • 另外，有一些特殊情况（提取gcd后反而比提取某些公因子更长），可以通过遍历公因子解决。但是我感觉那种概率比较小，遍历公因子复杂度又比较高，所以就还是算了。

心得体会

这一单元最大的心得体会就是要独立思考，深入思考。只有真正自己思考了，自己设计架构，自己分析程序，才能对“设计与构造”有所体会。

未来方向

在写第一单元时，总是感觉代码不少地方很ugly，难以拓展等等，但是又不太清楚到底应该怎么做。
感觉可以给出一些在架构、模式上的建议，可以更好地训练“设计与构造”？
