BUAA OO Unit4 UML总结暨学期总结

[倪宇轩 22371305]

#第四单元总结

总体类图

实现分析

在第一次作业中，我们要求实现一个简易的图书管理系统，这次作业相对于前面三个单元来说，绝对难度确实是小了不少，但是毕竟没有往届学长学姐的博客作为参考，刚开始的时候确实有点无从下手；但其实作业已经给我们了答案，就是利用UML进行规划，也就是刚开始的时候就可以根据UML中的类图、状态图、顺序图等规划我们的大致结构。因为这次的作业的整体要求其实非常明了，框架也很清楚，大致可以分成MyLibrary,MyBookShelf,MyReserveOffice等几个类，而分类的规则也很简单，就是根据各个单元进行分类，以达到实现各自独立功能的作用。
这次作业的实现在框架确立后十分容易，因此不再赘述具体的实现细节，包括后面的简单部分。这里分享一下类图的构建。
我们类图的实现实在StartUML这个软件上布置的，在初学者（主要对于本单元作业），我们需要掌握的其实不算特别多。

• 左边栏拖入类框，单击右侧分支对应部分，在右下角部分进行信息的修改（注意！画布上的显示部分与实际上不一定一样！在评测时是根据右边的分支进行评判的，所以可能会出现通过左边画布删除之后，右边的分支仍未删除而导致的问题！切记一定要在右边进行更改）

• 属性介绍（以及本单元要使用的部分）

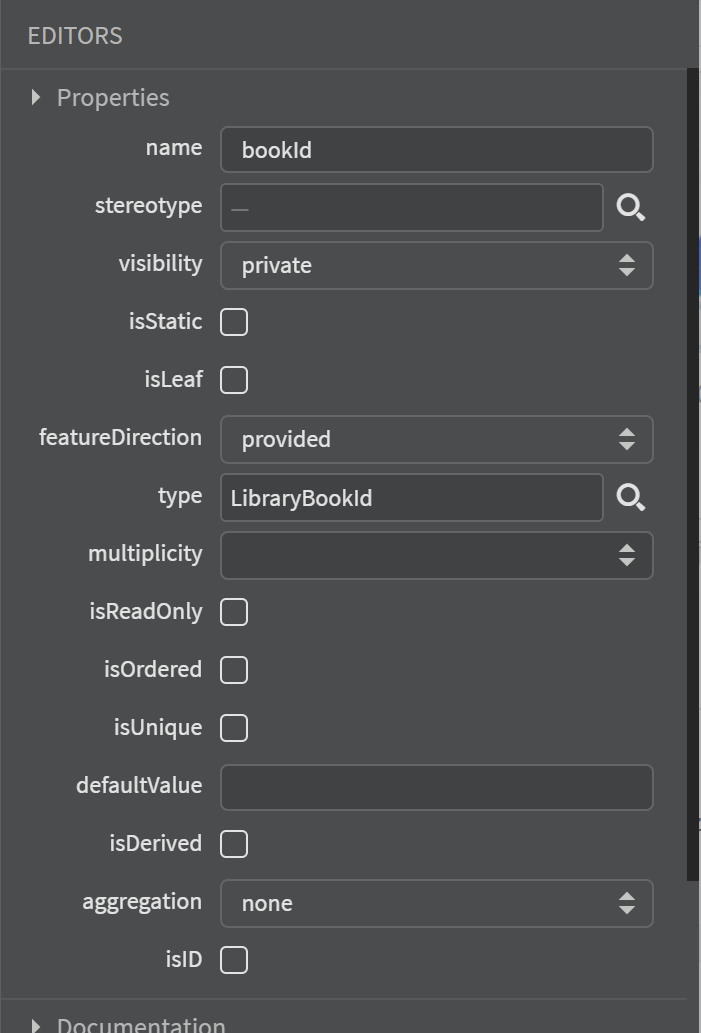

  • attribute



  主要更改的是name,visibility,type

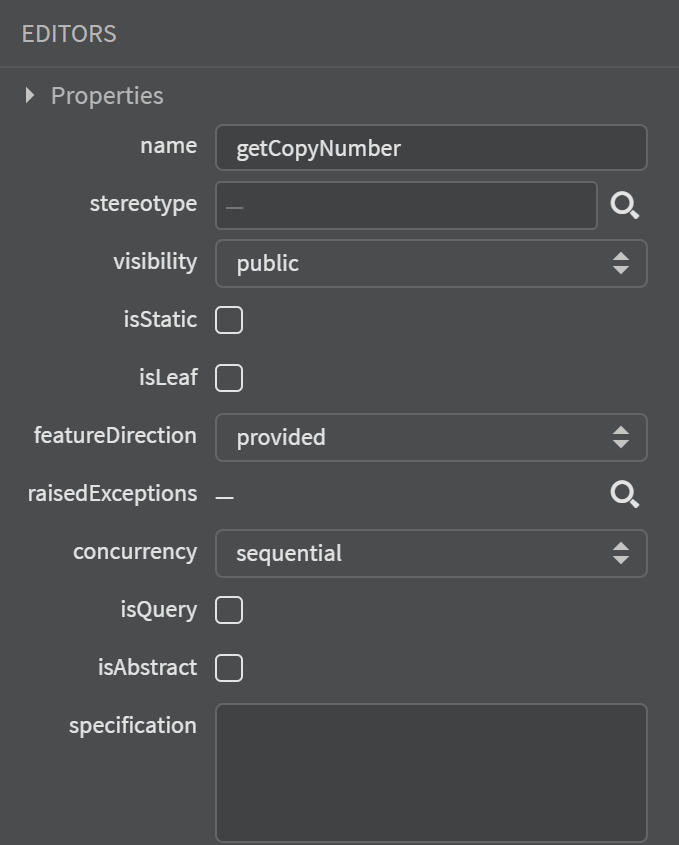

  • operation




  主要更改的是name,visibility

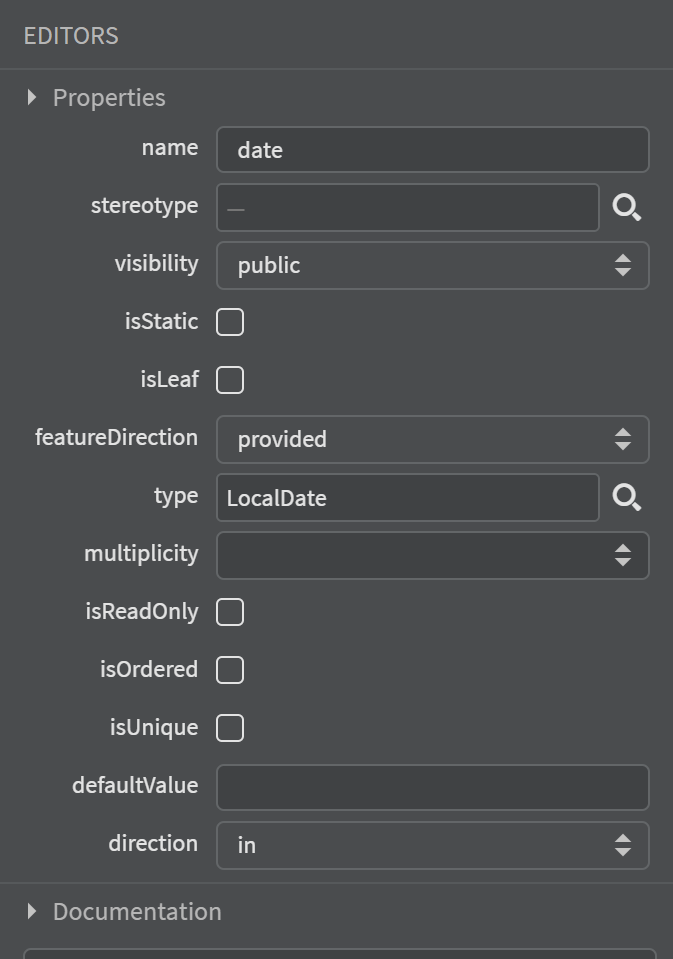

  • parameter




  主要更改的是name,type,direction

• 各种连线的简易判断
  在本次类图实现中，主要由四种关系可以使用：关联、依赖、组合、聚合。下面我说一下本人的简易判断是哪种关系的方法，不保证正确但很好用。
  关联就看在另一个类中有没有这个类的影子，没有就不用连，有的话接着往下看（就是因为这个所以大部分都不用关联关系）
  如果直接引用这个类作为元素，就是组合；如果间接引用，如HashMap<MyStudent,Integer>就是间接引用MySttudent，属于聚合；如果不是在属性中出现，而在下面的过程中实例化了这个类，就是依赖关系。

紧接着，我们就可以根据我们事先画好的UML类图进行实现了，注意在这过程中我们难免会遇到unexpected problem，可能需要额外的函数，这是正常的，但是UML之中定义的函数必须要实现。

在这里还有一个点，就是对于预约请求的处理；前两次作业中，并没有对预约请求的处理提出要求，只说了可以选择适当的策略，建议以提高借阅率为基础，但不允许一味的拒绝。这里一般有两种想法：

• 在整理书籍的时候判断这个预约请求是否满足，如果不满足则立即拒绝
• 在整理书籍的时候判断这个预约请求是否满足，如果不满足则先放着，直到满足的时候再实现

至于其他两个图读者可以自己学习一下，相对还是比较简单的。
整体的代码设计都是遵循着我事先画好的类图进行的，在两者的一致性方面是完全吻合的；在这过程中给由于一些事先没有考虑到的因素我也适当的对UML模型进行了一定的修正。

学期总结

架构设计方面

在刚开始接触OO的正课的时候，虽然刚开始的时候已经接受了oopre的培训，但是在写架构的时候还是摸不着头脑，感觉主要是出于对于这么大的架构可能有点畏惧心理。在第一单元的时候，虽然感觉可以用项、表达式等进行划分类，但是出于对失败的害怕，就感觉有点不太敢下笔，最后带来的结果就是在哪里发呆了好久；而且实际上，那时候的设计只是一个模糊的架构，并没有一个准确的类图，但是经过一个学期的磨练，特别是以一个UML收尾，能将架构设计更加的具象化地表达出来，从而加强了架构设计的意识，真正从面向过程编程变成面向对象编程。

测试方面

从CO到OOOS，测试的重要性也逐渐体现出来。OO的测试尤为重要，否则一不小心在强测中挂掉了的话就会得不偿失。由于有一位大佬搭建了评测机，我就没在自动化测试这里花费多大的功夫，主要搭建的评测是第一单元的递归下降的评测。那时候是我第一次写了一个完整的对拍程序，在之后虽然主要依靠别人的评测机，但还是会自己捏造一些极端的数据进行测试。OO也让我明白了测试的重要，也为之后工作的测试领悟得到了提高。

课程收获

OO课程作为计算机学院的一门核心课程，其所锻炼的不仅仅是我们写代码的能力，也不仅仅是我们以对象的角度来思考进行面向对象编程的能力，而更是一种将解决问题的思维进行拓展的一种能力，锻炼我们从不同角度进行思考问题。同时，这也是一种磨砺，从各种不同的角度对我们进行锻炼。回首这一个学期的学习，每周对着那每次题目的阅读，每次进行构思，每次从不同的角度解读问题，每次写出bug又找出bug，都是我们对OO课程的美满回忆。轻舟已过万重山，后面的路还很长，希望我们带着OO给我们的宝贵财富继续走下去！
